主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ20mm 行星減速箱(PD版)
概述

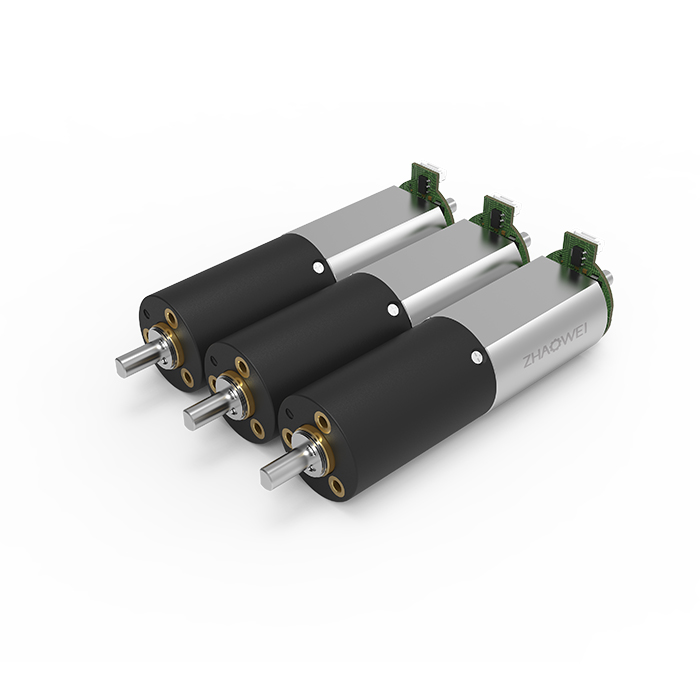

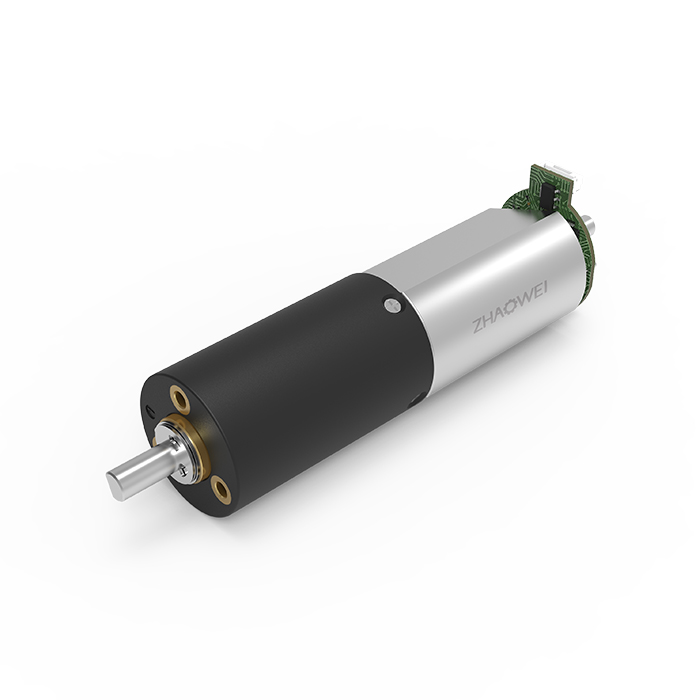

Φ20mm 行星減速箱(PD版)

產品型號:ZWBPD020020

直徑(mm):20

長度(mm):22.9~33.5

傳輸功率(W):1.59

額定容許力矩(Nm):1

環境溫度(℃):-20~+85

輸出端軸承:滑動軸承/滾動軸承

減速箱技術數據

級數 2 3 4
減速比 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率(W) 1.59 1.59 1.59
最大瞬時傳輸功率(W) 5 5 5
額定容許力矩(Nm) 1.0 1.0 1.0
最大瞬時轉矩(Nm) 3.0 3.0 3.0
最大效率(%) 85 80 75
空載平均空回(°) 2 2 2
最大軸向動態載荷(N) 25 25 25
最大徑向載荷(離法蘭4mm處)(N) 50 50 50
齒輪箱長度L1(mm) 22.9 28.2 33.5

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBPD020020-16 12.0 450 90 355 160 117 11.4 48.0 10000 30000 16 22.9
ZWBPD020020-24 12.0 290 90 237 160 175 17.2 10000 30000 24
ZWBPD020020-36 12.0 200 90 158 160 263 25.8 10000 30000 36
ZWBPD020020-64 12.0 112 100 89 160 308 30.2 53.3 10000 30000 64 28.2
ZWBPD020020-96 12.0 75 100 59 160 462 45.3 10000 30000 96
ZWBPD020020-144 12.0 50 100 39 160 693 67.9 10000 30000 144
ZWBPD020020-216 12.0 33 100 26 160 1039 101.9 10000 30000 216
ZWBPD020020-256 12.0 28 100 22 160 923 90.6 58.6 10000 30000 256 33.5
ZWBPD020020-384 12.0 18 100 15 160 1385 136 10000 30000 384
ZWBPD020020-576 12.0 13 100 10 160 2078 204 10000 30000 576
ZWBPD020020-864 12.0 8 100 7 160 3116 306 10000 30000 864
ZWBPD020020-1296 12.0 5 100 4 160 4675 458 10000 30000 1296
*注:以上具體參數可根據客戶要求定制。

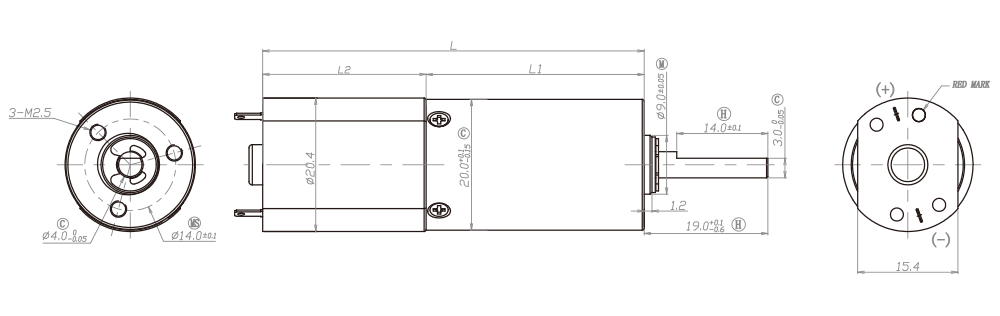

設計圖紙
