主頁 > 產品中心 > 微型減速箱 > 行星減速箱(高性能版) > Φ4mm行星減速箱(SMD版)
概述

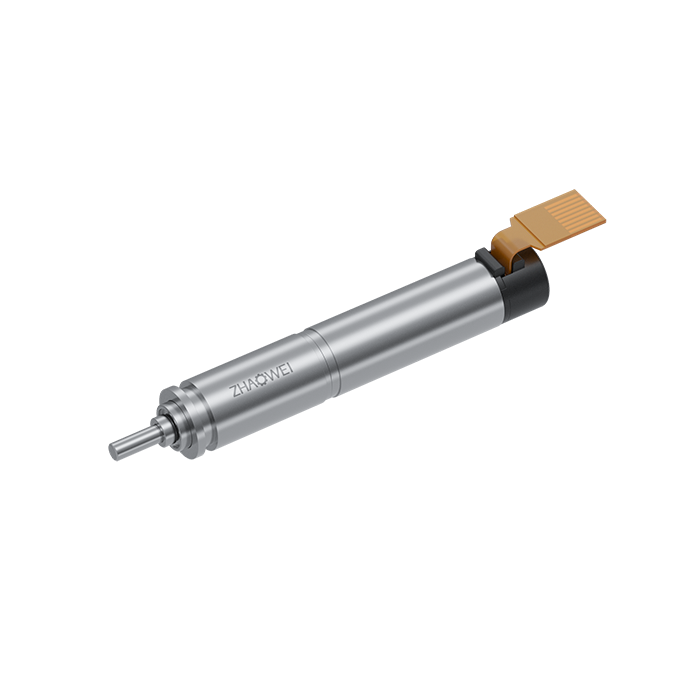

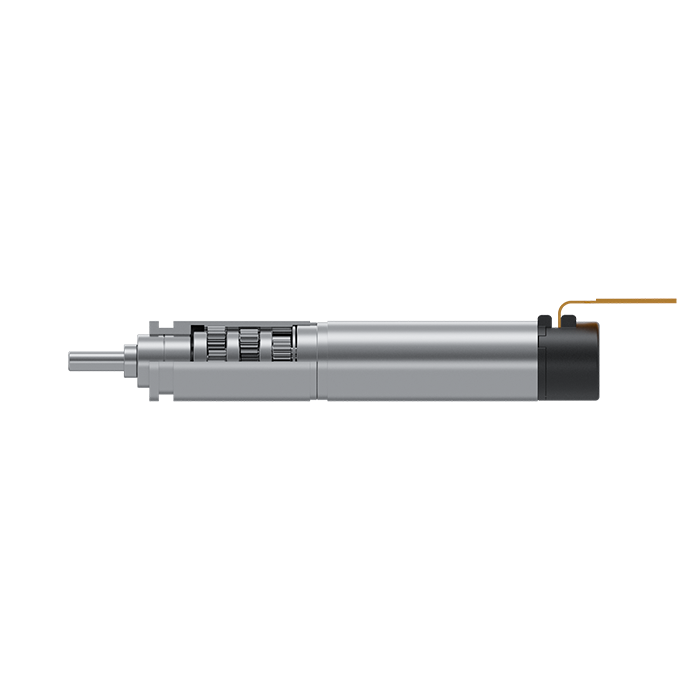

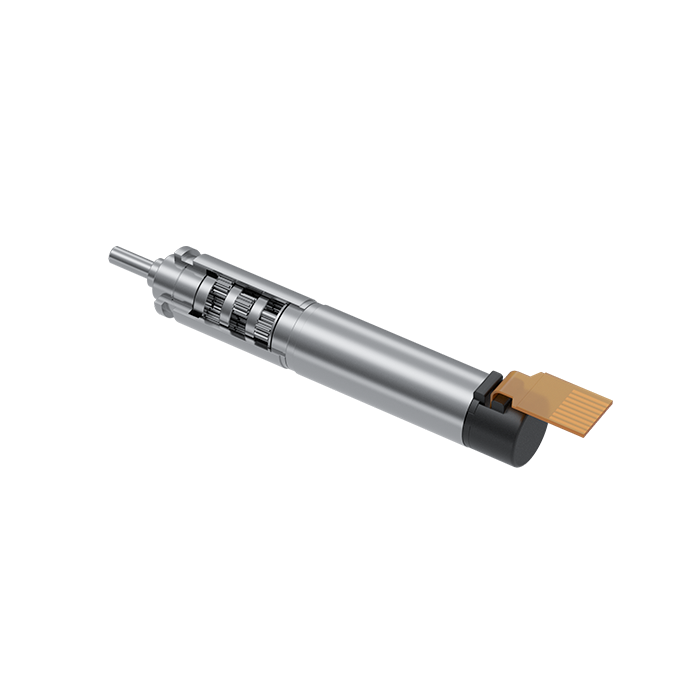

Φ4mm行星減速箱(SMD版)

產品型號:ZWSMD004004

直徑(mm):4

長度(mm):7.7~12.5

額定電壓(V):5

最大傳輸功率(W) :0.17

最大連續輸出轉矩(Nm):0.015Nm

環境溫度(℃) :-40~+80

輸出端軸承:滾珠軸承

* 該齒輪箱可根據客戶要求定制,并與對應電機整體出售。

減速箱技術數據

齒輪箱級數 1 2 3 4
連續輸出轉矩(Max) Nm 0.001 0.002 0.006 0.015
瞬間容許力矩(Max) Nm 0.002 0.003 0.008 0.02
減速比 / 4.8 23.0 110.6 531.0
外直徑 mm 4
齒輪箱長度 mm 7.7 9.3 10.9 12.5
最大效率 % 87 76 70 65
建議溫度范圍 -40~+80 -40~+80 -40~+80 -40~+80
齒輪箱重量(Max) G 1 1.2 1.3 1.5
最大傳輸功率(連續) W 0.15 0.17 0.12 0.08
最大傳輸功率(瞬時) W 0.2 0.21 0.15 0.10
空載平均空回 ° 5
最大軸向載荷(動態) N 5 5 5 5
最大徑向載荷(離法蘭4mm處) N 3 3 4 4
輸出端軸承 滾珠軸承
軸向間隙 mm 0~0.1
最大軸向壓力配合 N 240

推薦型號

型號 額定電壓
(V)
空載數據 負載數據 總長
(mm)
齒輪箱額定容許力矩
(NM)
齒輪箱瞬間容許力矩
(NM)
減速比 減速箱長 L1
(mm)
空載轉速(rpm) 空載電流
(mA max)
負載轉速(rpm) 負載電流
(A Max)
轉矩
(N.m)
ZWSMD004004-4.8-X 5 9375 140 6250 180 0.0002 16.2 0.001 0.002 4.8 7.7
ZWSMD004004-23-X 5 1957 140 1304 180 0.0003 17.8 0.002 0.003 23.0 9.3
ZWSMD004004-111-X 5 407 140 271 180 0.0015 19.4 0.006 0.008 110.6 10.9
ZWSMD004004-531-X 5 85 140 57 180 0.0069 21.0 0.015 0.02 530.8 12.5
*注:以上具體參數可根據客戶要求定制。

設計圖紙

熱門產品查看更多

資料下載

Φ4mm行星減速箱(SMD版)規格書
