? Q1: 單根28AWG極細跳線的性能如何？
? Q2: 在安防監控、無線接入點這種最多只有2個連接點的簡單布線架構下，采用小線徑水平銅纜    （24AWG）搭配28AWG極細跳線后的整體性能如何？
? Q3: 在智能樓宇、數據中心這些可能有4個連接點的復雜布線架構下，仍然采用小線徑水平銅纜（24AWG）搭配28AWG極細跳線后的整體性能又如何？

對上述3個問題的解答有助于了解全鏈路高密度方案的可行性。

6類全鏈路高密度方案包含下面3個主要部件：
（1）Cat.6, 非屏蔽，24AWG小線徑水平銅纜
（2）Cat.6, 非屏蔽，28AWG極細跳線
（3）48口/1U配線架

A1: 選擇常規的跳線長度（0.5，1，2，5m），測試兆龍28AWG非屏蔽極細跳線，得到主要性能參數（NEXT, RL值），見表1。

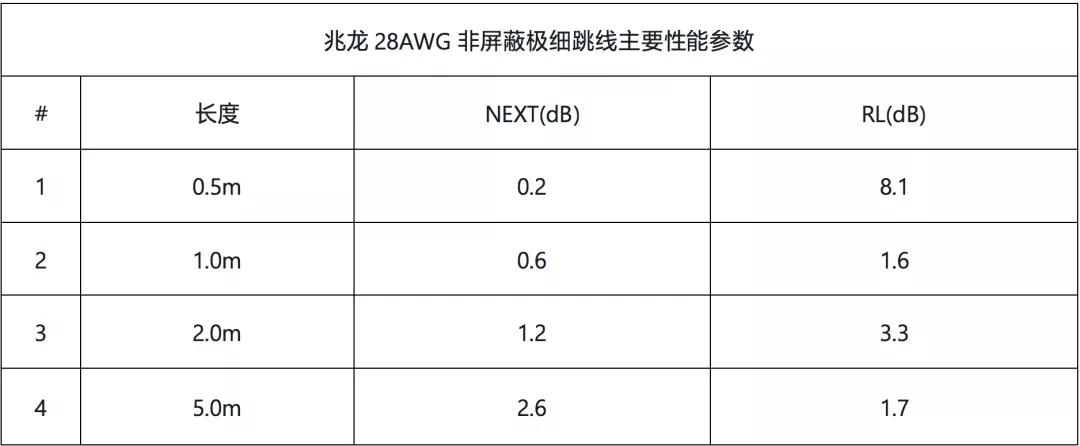

△表1：兆龍28AWG非屏蔽極細跳線主要性能參數

小結：單根28AWG極細跳線性能滿足布線標準要求，可以放心使用。

A2: 2個連接點的簡單布線架構, 選擇Cat.6, 非屏蔽，24AWG（小線徑），90米水平銅纜+28AWG極細跳線（2節點）測試，見表2。

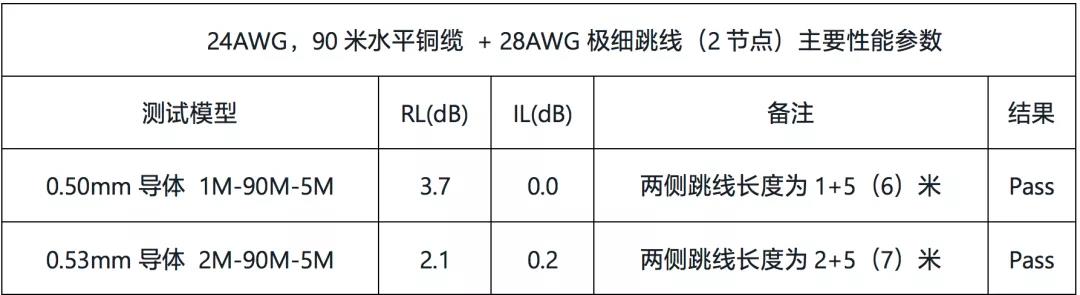

△表2：2節點主要性能參數

小結：

（1）24AWG小線徑銅纜若采用0.50mm直徑的銅導體，在極限90米水平銅纜下可以使用1m 28AWG極細跳線+90m 24AWG小線徑銅纜+5m 28AWG極細跳線。
（2）24AWG小線徑銅纜若采用0.53mm直徑的銅導體，在極限90米水平銅纜下可以使用2m 28AWG極細跳線+90m 24AWG小線徑銅纜+5m 28AWG極細跳線。
注：若水平銅纜進一步縮短，則可以使用更長的極細跳線。具體數值，遵循兆龍28AWG極細跳線降級因子（de-rating index）計算公式。

A3: 4個連接點的復雜布線架構, 選擇Cat.6, 非屏蔽，24AWG（小線徑），79~81米水平銅纜+3~5米CP鏈路+28AWG極細跳線（4節點）測試，見表3。

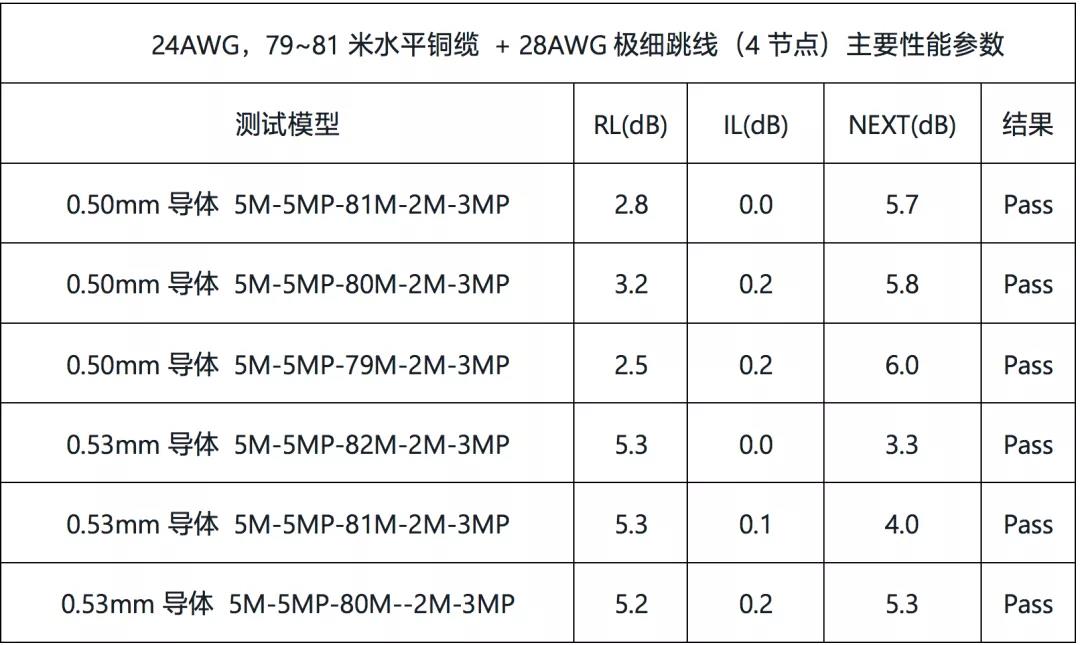

△表3：4節點主要性能參數

小結：

（1）24AWG小線徑銅纜若采用0.50mm直徑的銅導體，在極限81米水平銅纜下可以使用5m 28AWG極細跳線+5m CP鏈路+81m 24AWG小線徑銅纜+3m CP鏈路+2m 28AWG極細跳線。
（2）24AWG小線徑銅纜若采用0.53mm直徑的銅導體，在極限82米水平銅纜下可以使用5m 28AWG極細跳線+5m CP鏈路+82m 24AWG小線徑銅纜+3m CP鏈路+2m 28AWG極細跳線。
