兆龍6A類屏蔽連接器通過Intertek第三方實驗室測試

發布者：兆龍互連發布時間：2022-09-01

近日，兆龍互連6_A類屏蔽連接器（產品代碼：G010105-002 / ZK6ASF180D）通過了Intertek第三方實驗室測試。兆龍6_A類屏蔽連接器的傳輸性能嚴格按照IEC 60512-27-100所規范的測試方法進行測試，測試結果證明兆龍6_A屏蔽連接器的傳輸性能滿足ISO/IEC 11801-1 Category 6_A、TIA-568.2-D Category 6_A以及IEC 60603-7-51的所有傳輸參數要求。

測試報告封面

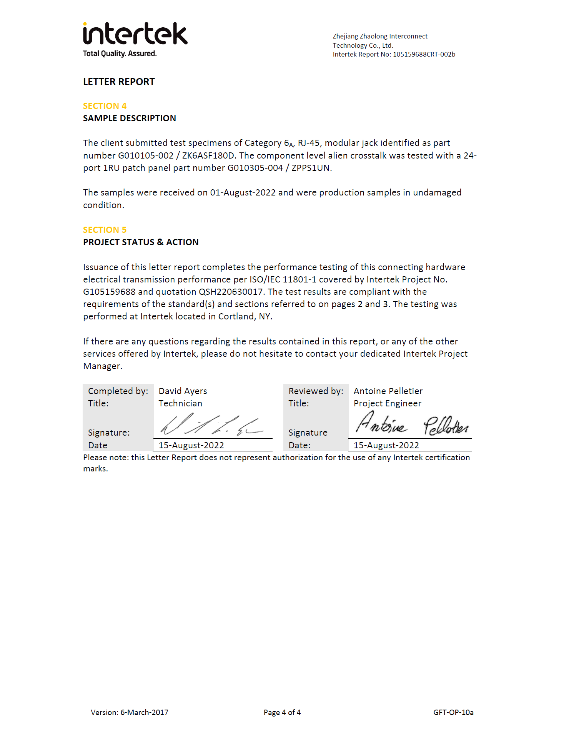

測試報告第四頁

在6_A連接器的傳輸性能測試中，連接器的近端串擾（NEXT）測試必須按照IEC 60512-27-100的規定執行測試插頭的矢量響應分析。兆龍6_A類屏蔽連接器的近端串擾的正反向所有28個矢量響應值都滿足ISO/IEC 11801-1的近端串擾要求，而且ISO/IEC 11801-1中Category 6_A連接硬件的近端串擾要求比TIA-568.2-D Category 6_A連接硬件的近端串擾要求更加嚴格。通過本項測試說明兆龍6_A類屏蔽連接器的近端串擾有充足的余量，在組成信道時能更好地適配6_A類跳線的近端串擾的離散特性。下圖為兆龍實驗室測試6_A類屏蔽連接器的正向和反向近端串擾。

正向近端串擾測試

反向近端串擾測試

6A類屏蔽連接器的測試項目中包括了依照IEC 60512-26-100或TIA-568.2-D執行的轉移阻抗測試。轉移阻抗和耦合衰減是衡量連接器屏蔽效能的兩個參數，兆龍6A類屏蔽連接器憑借出色的屏蔽設計在轉移阻抗測試中得到了很好的結果。由于兆龍6A類屏蔽連接器的橫向轉換損耗（TCL）和橫向轉換轉移損耗（TCTL）大幅優于標準限值要求，因此依照IEC 60603-7-1的說明，兆龍6A類屏蔽連接器的耦合衰減可認為滿足標準要求。下圖為兆龍實驗室測試6A類屏蔽連接器的轉移阻抗（TIA方法）、橫向轉換損耗和橫向轉換轉移損耗。

轉移阻抗測試

橫向轉換損耗測試

（正向）

轉移阻抗測試結果

橫向轉換轉移損耗測試

本次6A類連接器測試中還依照IEC 60512-25-9標準測試方法，在1U24端口配線架（產品代碼：G010305-004 / ZPPS1UN）上測試了外部串擾性能。外部串擾是6A類連接器必須測試的項目，兆龍6A類屏蔽連接器具備優異的屏蔽效能和獨特的結構設計，即使在直排式配線架的嚴苛條件下也展示出了非常好的外部串擾性能。下圖為兆龍實驗室測試6A類屏蔽連接器的外部串擾。

測試正向外部近端串擾

正向外部近端串擾功率和

（PSANEXT）

以兆龍6_A類屏蔽連接器為連接組件之一，配合兆龍6_A類U/FTP對絞電纜（產品代碼：G2503-097 / ZPrC6AF4HFB1）和兆龍6_A類U/FTP快接跳線（產品代碼：G7203-003 / ZPF6AHF-IB-*M），兆龍E_A級（6_A類）綜合布線系統也同步通過了永久鏈路和信道傳輸性能ETL認證。在兆龍實驗室依照ISO/IEC 11801-1和IEC 61935-1執行的參考符合測試中，兆龍E_A級（6_A類）永久鏈路和信道依照ISO/IEC 11801-2和TIA-568.2-D Annex L所規范或建議的各配置條件下都能滿足ISO/IEC 11801-1 Class EA和TIA-568.2-D Category 6_A的傳輸性能要求。尤其在20米三節點永久鏈路和24米四節點信道測試中也能保證各傳輸參數都符合標準要求。

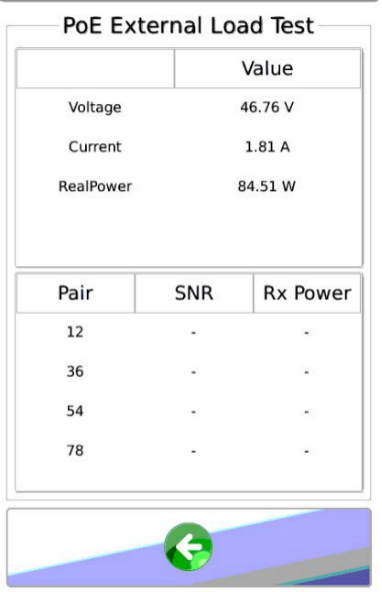

特別的，在第三方信道測試中兆龍E_A級（6_A類）信道還通過了IEEE 802.3bt PoE Type 4功率傳輸測試。測試結果顯示兆龍EA級（6_A類）信道可以在標稱最高60℃工作溫度條件下支持PoE Type 4 Power Class 8的功率傳輸要求，即發電設備（PSE）發送90瓦功率，受電設備（PD）能夠接收至少71.3瓦功率。下圖為功率傳輸測試結果的截圖。

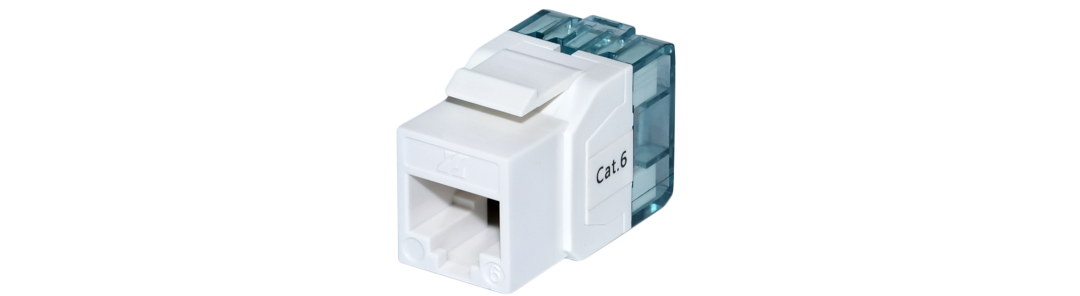

在本輪測試中，兆龍6類E系列連接器（產品代碼：G010104-001 / ZK6SU1802）也同步送檢并通過了6類連接硬件傳輸性能測試，測試方法也依照IEC 60512-27-100執行，測試結果顯示兆龍6類E系列連接器的傳輸性能滿足ISO/IEC 11801-1 Category 6、TIA-568.2-D Category 6以及IEC 60603-7-4的傳輸參數要求。

以兆龍6類E系列連接器為連接組件之一，配合兆龍6類U/UTP對絞電纜（產品代碼：G2401-294 / ZC6U4PVE）和兆龍6類U/UTP快接跳線（產品代碼：G7202-001 / ZPU6CM-T-*M），兆龍E系列E級（6類）綜合布線系統也同步通過了E級（6類）永久鏈路和信道第三方測試。在兆龍實驗室內部執行的參考符合測試中，兆龍E級（6類）永久鏈路和信道依照ISO/IEC 11801-2和TIA-568.2-D Annex L所規范或建議的各配置條件下都能滿足ISO/IEC 11801-1 Class E和TIA-568.2-D Category 6的傳輸性能要求，并且能夠支持PoE Type 4 Power Class 8的功率傳輸需求。

兆龍互連秉承“技術領先、服務領先、品質領先”的理念，在連接器產品開發中引入全波電磁仿真技術輔助產品設計，并且配置了全套實驗室測試設備用于性能驗證。在產品開發全生命周期中，兆龍研發團隊從概念設計至量產品管都嚴格按照相關國際標準的最嚴格要求進行設計和驗證，確保兆龍互連產品擁有優異的傳輸性能的同時也具備更高的運行可靠性。本次兆龍互連組件和系統產品通過國際第三方實驗室的測試和認證，證明兆龍互連的研發能力和技術實力已經達到國內國際領先水平。
