我們需要更強壯的物理層媒介--萬兆6A方案的最新標準及應用趨勢

發布者：兆龍互連發布時間：2020-04-23

2008年開始，在中國市場各主流布線品牌就開始不遺余力的宣傳、推薦用戶選用6A方案。產品價格高，缺少應用需求是當時面臨的主要狀況。十多年來6A產品不斷改良（6A銅纜外徑變細，研發出極細6A銅跳線，推出支持PoE的6A MPTL現場端接連接器，制造成本降低，測試標準提升等等）。實際應用需求大量涌現（以太網供電（PoE），IP融合，5G，物聯網（IoT），工業以太網等等）。

2020年初，兆龍互連結合中國市場最新情況，推出全新6A解決方案。給行業從業人員及最終用戶一個全新的視角來重新認識6A。

6A方案主要應用于傳統的智能樓宇、數據中心和近年出現的5G、智慧燈桿等應用場景。

改良后的6A產品的特點主要是：

6A銅纜外徑（OD）變細
更細的OD，擁有了更小的彎曲半徑，方便了施工，同時節省了橋架空間，使得水平銅纜整體重量減輕。

研發出極細6A銅跳線
在傳統24AWG尺寸上研發出更細的28AWG非屏蔽跳線及30AWG屏蔽跳線。更細的跳線使得機柜內高密度銅接入（48口/1RU）成為可能，也更便于跳線日常的MAC維護（Move-移動、Add-增加、Cancel-移除）

推出支持PoE的6A MPTL（現場端接連接器）
PoE的發展使得大量IoT、智能家居設備可以擺脫電源線，直接通過網線獲取所需電源，功率最高達90W）

制造成本降低
提供經濟型（低成本）方案是大勢所趨。如何取得低成本，需要對6A產品的主流結構，生產工藝，制造裝備，原料現狀，制造過程，創新涉及等各方面做全面分析。

測試標準提升
在6A更高速率（10Gbps）和更高頻率（500MHz）應用中，線纜對噪音（外部干擾）會更加敏感，平衡參數比以往更加重要。橫向轉換損耗（TCL）和兩端等效橫向轉換損耗（ELTCTL）都是重要的平衡參數（也稱為抗干擾指標），在TIA-568.2-D和IEC 11801中被列入現場測試要求中。

兆龍互連推出全新設計的6A萬兆非屏蔽銅纜

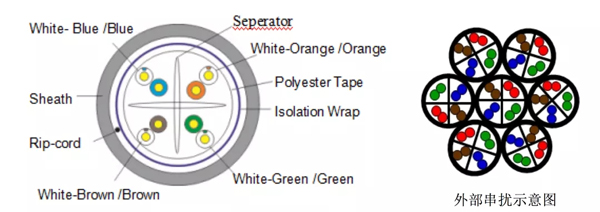

·全新設計的6A萬兆非屏蔽銅纜采用獨特的結構設計（見左下圖）。在四對雙絞線和外護套中間放置特殊的薄膜包帶，有效的隔離來自線纜外部的電磁干擾，實現最佳的電纜外部ANEXT（外部串?dāng)_）噪音控制（見右下圖）

·特殊薄膜的設計，使得銅纜擁有更強的散熱能力，更好的支持以太網供電（PoE）應用。

·非屏蔽的U/UTP設計，降低了整體鏈路的成本。

·支持最新以太網供電標準IEEE 802.3bt (Type 4)。

·銅纜燃燒測試滿足歐洲CPR Dca 和Cca等級。

·銅纜外徑最小僅6.7mm，更好的支持高密度安裝。

·火焰燃燒測試達到低煙無鹵的最高IEC 60332-3等級。

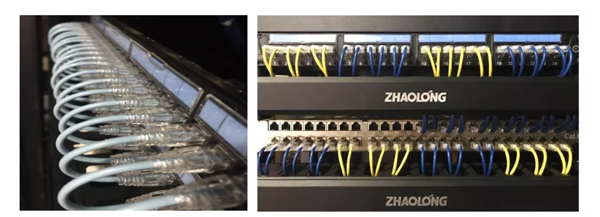

兆龍互連極細6A銅跳線
·擁有極致的4.2mm外徑，1U配線架可以支持高密度的48根跳線而不擁擠。

·提供28AWG 非屏蔽跳線和30AWG屏蔽跳線二種結構。

·外護套有冰藍色，黃色，白色，橙色，深藍等多種可選。

·跳線長度最短可以做到僅僅15cm長。

·水晶頭和透明尾套二件套結構，latch（防彎折）保護設計，保證跳線長期使用而始終保持可靠的物理連接。

·100% Fluke測試，可以承諾達到國際標準中的最高要求（跳線單體通過測試）

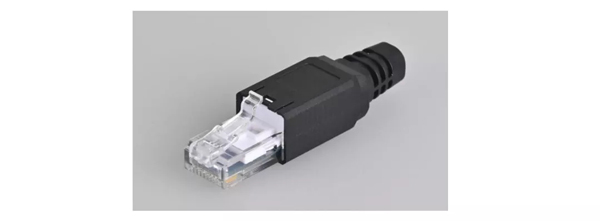

推出支持PoE的6A MPTL現場端接連接器

·支持1G 和10Gbps 設備接入

·現場端接連接器，達到2019年10月TIA 568.2-D更新的最新標準

·UTP結構設計

·可重復端接數次，性價比高

6A產品制造成本降低

6A網線在生產設備，工藝，材料和技術工人素養上與超五類和六類差別巨大，但是市場需求已經到來。為了能快速進入市場，并提供滿足客戶要求的產品，大多數廠商投入巨資采購進口專用設備。由于工藝差異大，短期內工藝不成熟，不穩定，需要使用更大線徑的導體才能符合產品傳輸性能的要求，增大了銅材料的投入，也加大的線纜外徑，同時增加了膠料，鋁箔及編織導體（如是S/FTP結構）的耗用，而且良率較低，造成成本居高不下。兆龍互連在2008年左右開始設計、研發6A及以上數據線纜。為提高國際競爭力，一直致力于將設備及關鍵零部件進行國產化。目前相關關鍵設備已經全部實現國產化。生產的6A產品在海外（特別是歐洲）的數據中心，企業網，家庭及工業布線中已經被大量采用。

中國市場上6A的應用趨勢

·6A更好的支持以太網供電（如果采用6類銅纜支持以太網供電，那供電性能會變差）。

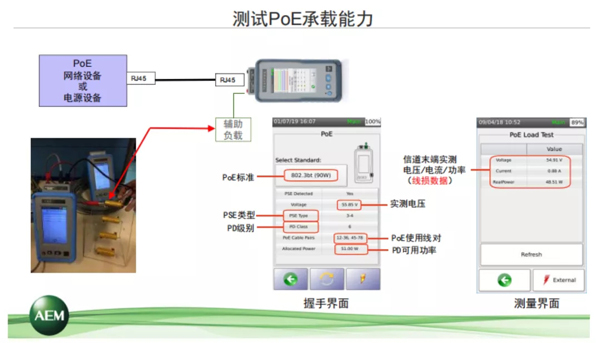

來源：新加坡AEM公司的PoE承載能力測試

·6A銅纜長期承載高功率的表現（防止溫度升高的能力）優于6類及超5類。

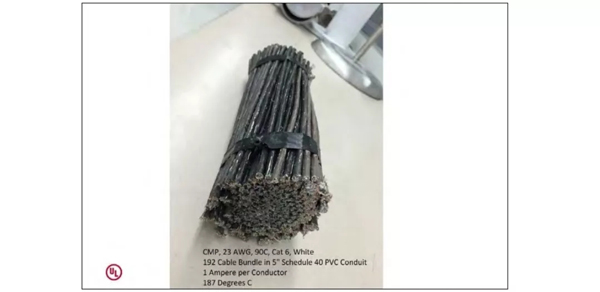

在90w PoE類型4應用時，最惡劣情況下每根Cat6A的4個對絞線在傳輸萬兆數據的同時需要承擔1A的電流。兆龍6A銅纜的獨特設計對散熱和載流都有極大的幫助。下圖來自6類銅纜承載1A電流后，溫度升高到187華氏度（F），約等于86攝氏度(℃)，銅纜外護套由白色變成圖片中顏色（接近黑色）的實驗。

來源：NFPA (美國國家防火協會）2017年10月3日在新罕布什爾州立大學獨立實驗室發布的研究報告，P101.

· Wi-Fi 6或Wi-Fi 6E標準的采用，只有搭配6A才能發揮Wi-Fi 6AP的最佳性能（10G/s）。

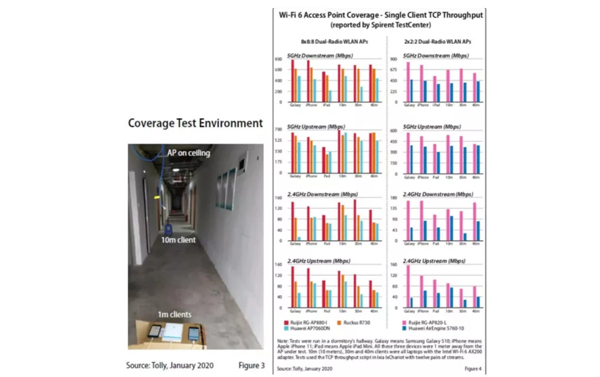

下圖是對支持Wi-Fi 6終端的吞吐量的測試。單個終端下載流量（橙色線條）接近1G（大約800Mbps）。

來源：國際權威評測機構Tolly Group的公開測評報告，2020.1

·2.5G/5GBASE-T網絡交換機的采用，6A是最能保證傳輸質量的方案。

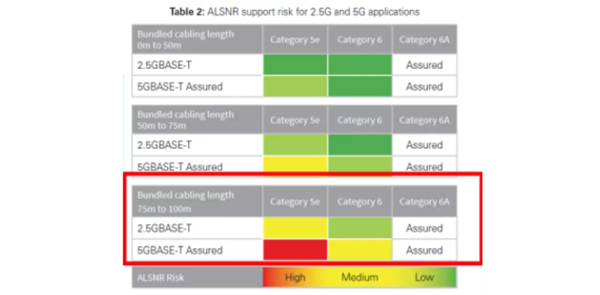

下圖中，只有6A系統才能完美的支持2.5G和5G接入。6類的支持風險（黃綠色）大于6A（綠色），而超5類的風險最大（紅黃色）

來源：NBASE-T Alliance

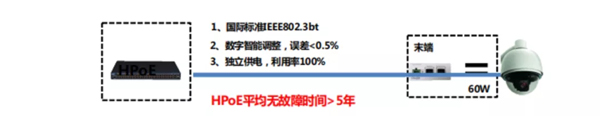

·安防設備管理
安防設備的使用往往是7*24（全天24小時不間斷）,對系統的MTTF（平均無故障時間）也當然是越長、越穩定越好。如果設計要求超過5年，那在選擇傳輸介質時就可以考慮性能更好的6A銅纜。
