《兆龍分享 | 從光布纜系統的測試和檢查看 ISO/IEC 14763-3:2024 標準更新(下)》

發布者:兆龍互連 發布時間:2024-10-17
分享到:



“在上篇文章中,我們介紹了光纖布纜的驗收測試可參照國際標準 ISO/IEC 14763 - 3,該標準現已更新至 2024 版本。上一篇文章我們簡單介紹了最新一版標準(ISO/IEC 14763-3:2024)更新的5個內容——“刪除了塑料光纖布纜的內容”“增加了MPO布纜系統的測試”“增加了光源光功率計方法測試E2E的鏈路和MPTL”“所有測試方法都增加了測量不確定度的說明”“引入了連接器衰減的測試限值要求”。

這一篇我們接著來看看剩下的4點新增內容:



01 引入了參考連接器的描述



與ISO/IEC 14763-3:2014+A1:2018相比,ISO/IEC 14763-3:2024增加了參考連接器的相關描述。


根據ISO/IEC 14763-3:2024中的第5.6.1 條“測試接口硬件連接”,參考連接器的定義為“用來連接測試光纖布纜(即發射測試線和尾部測試線)的連接硬件以及終止替代測試線的硬件和任何連接的硬件適配器”。


參考連接器的用途是減少衰減測量的測量不確定度,參考連接器的應用范圍為單芯光纖連接器(例如LC連接器)和多芯光纖連接器(例如MPO連接器)中的多模和單模。而多模LC和MPO參考連接器端接在50μm光纖上,符合LC和其他單芯光纖連接器的IEC 63267-2-1標準。IEC 63267-2-2規定了MPO連接器的要求。多模單芯光纖參考連接器符合IEC 61755-2-4(PC)和IEC 61755-2-5(APC)。標準中詳細定義了光纖纖芯尺寸及公差,插芯的外徑尺寸及公差,組裝后的纖芯中心和插芯中心的不圓度誤差等。這些因素是造成測試不確定度的主要因素。


兆龍MPO跳線

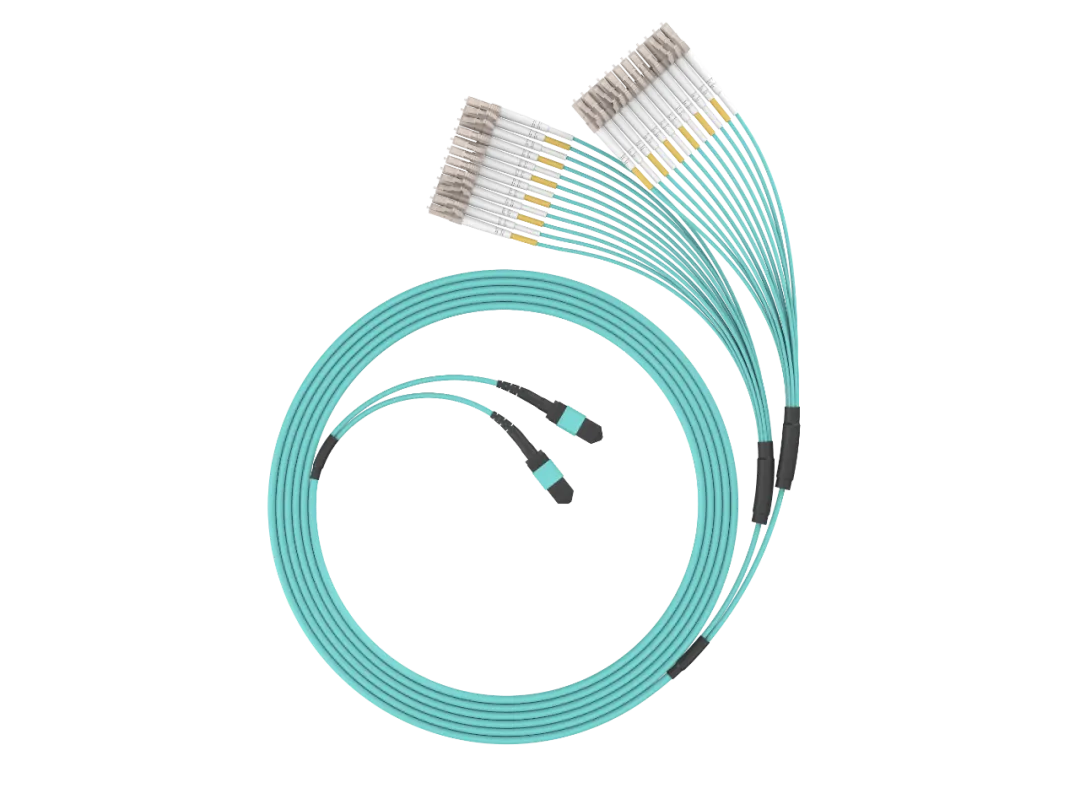

兆龍MPO-LC扇出跳線





02 單模測試長度從”≤2km"變更為“2km-10km"



在 ISO/IEC 14763 - 3:2024 第 6.9 條“安裝光纖布纜的檢驗”中的“測量不確定度”部分,可以觀察到單模測試長度的這一變化,以下是原文的內容轉譯:


依據 IEC TR 61282 - 14 以及 ISO/IEC 14763 - 3:2024 的相關要求,以 95%置信水平為標準,單模光纖測試長度由原來的 2 公里及以下(≤2km)變?yōu)椤? 公里 - 10 公里(2km - 10km)”。


以樓宇布線為例,目前單模光纖應用以10GBASE-LR為最主流的技術方案,其支持的工作距離是10km,而ISO/IEC 11801-1:2017設定的默認布線距離是2km及以內。此次標準更新,是對實際應用的修正。

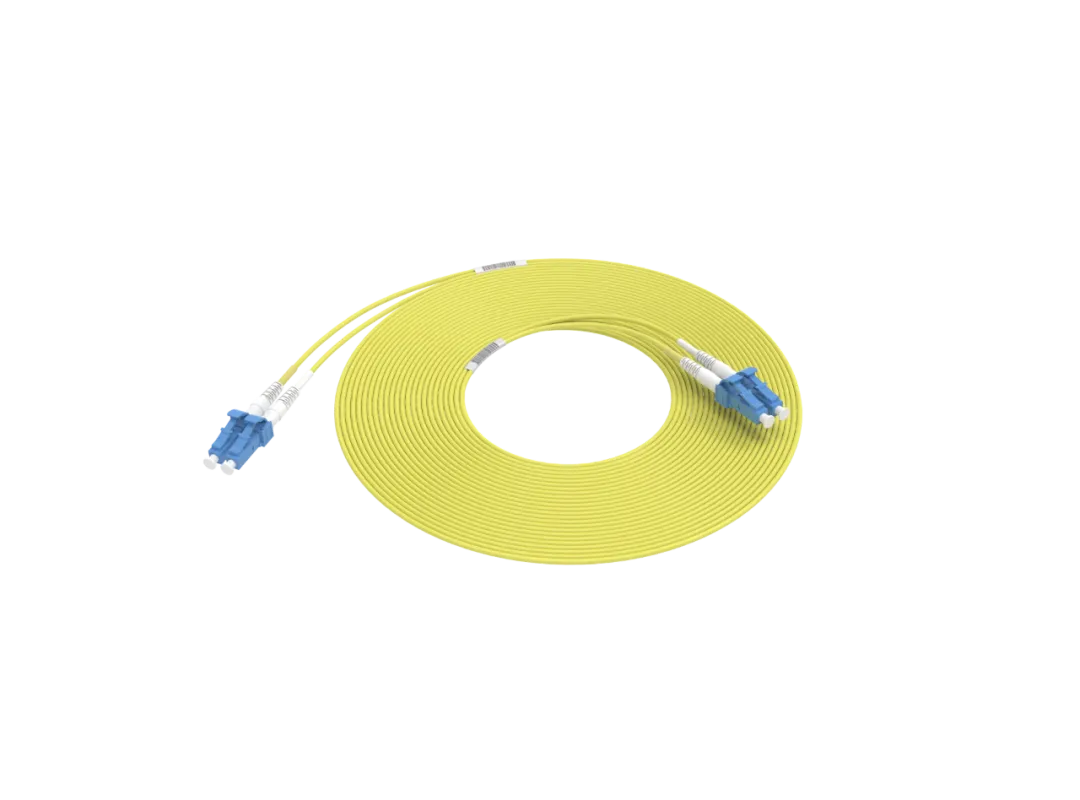

兆龍LC-LC 雙芯 OS2 萬兆光纖跳線





03 引入了規范性檢查清潔程度的內容



與ISO/IEC 14763-3:2014+A1:2018相比,ISO/IEC 14763-3:2024增加了附件D的內容——測試連接器拋光端面的選擇性檢查。


實際施工和應用中,光纖端面的清潔程度會直接影響施工及光纖測試判定。為此,ISO/IEC 14763 - 3:2024從實際應用需求出發,說明了光纖連接器端面檢查的清潔程度要求,以便用戶在驗收參考或?qū)嶋H測量中規范操作,確保光纖連接器端面質量,降低光纖測試的不確定度。


ISO/IEC 14763 - 3:2024 的附件 D 規定了光纖連接器插頭(端面)的選擇性檢查。按照該附件規定,原則上,用戶對測試連接器(光纖連接器)端面質量檢查時,不同回波損耗等級的參考連接器(單模 PC、單模APC 和多模)的質量要求,包括纖芯和包層區域端面質量檢驗要求,具體參照 IEC 61300-3-35。此外,依據附件D,由于不同的檢測系統存在差異性,端面檢查存在一定不確定性。根據 IEC 61300-3-35 和 ISO/IEC 14763-3,目前所有端面檢測儀系統都無法實現多臺顯微鏡檢測結果 100% 匹配,即使是相同品牌、相同類型的不同端面檢測設備,其測試結果也可能存在誤差。

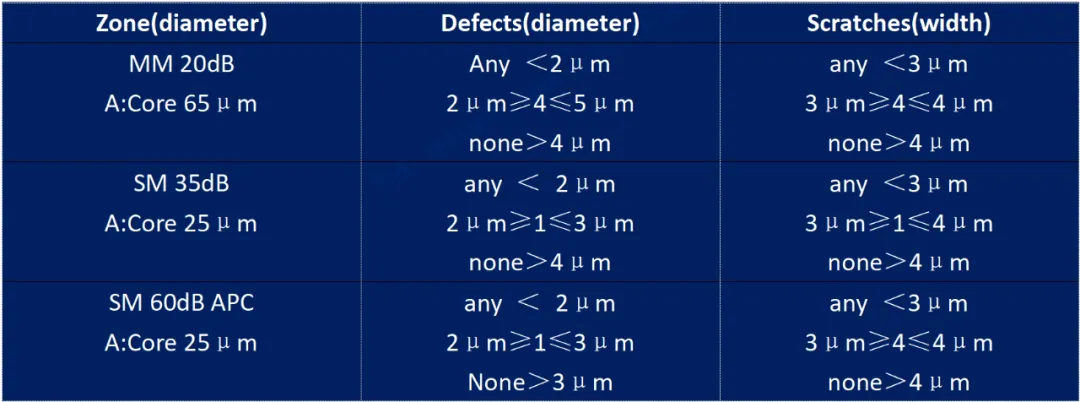

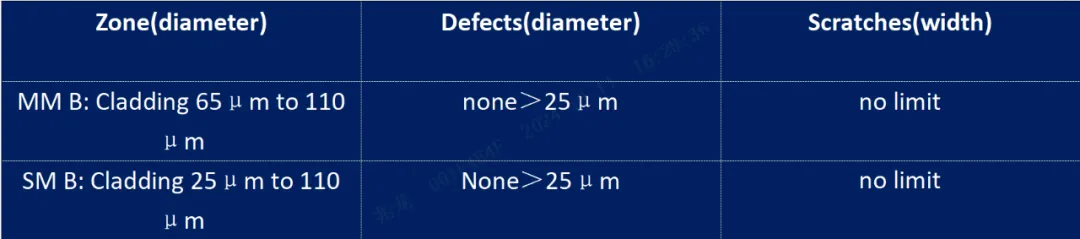

表1--參考連接器的鍍層區要求

來源:ISO/IEC 14763-3:2024 附件D


表2-- 參考連接器的芯區要求

來源:ISO/IEC 14763-3:2024 附件D





04 引入了建議的清潔方式



與 ISO/IEC 14763 - 3:2014 + A1:2018 相比,ISO/IEC 14763 - 3:2024 新增了附件E的內容,即“連接器的清潔”。


標準指出,測試發射光纖接口或測試光纖接口處的灰塵、污垢及其他污染物會導致誤導結果,在某些情況下還會損壞測試跳線端面。若光纖測試光纖接口受到污染,應依照附錄E的建議進行清潔并重新檢查。更多具體信息可參照 IEC TR 62627-1。


附件E規定了光纖連接器的兩種清潔方式及清潔步驟,即直接清潔連接器以及從適配器中清潔連接器的方式與步驟,其中包括 LC 多模布線接口、LC 單模布線接口、LC/APC 單模布線接口以及單模 MPO/APC 布線接口各自的清潔方式與清潔步驟。

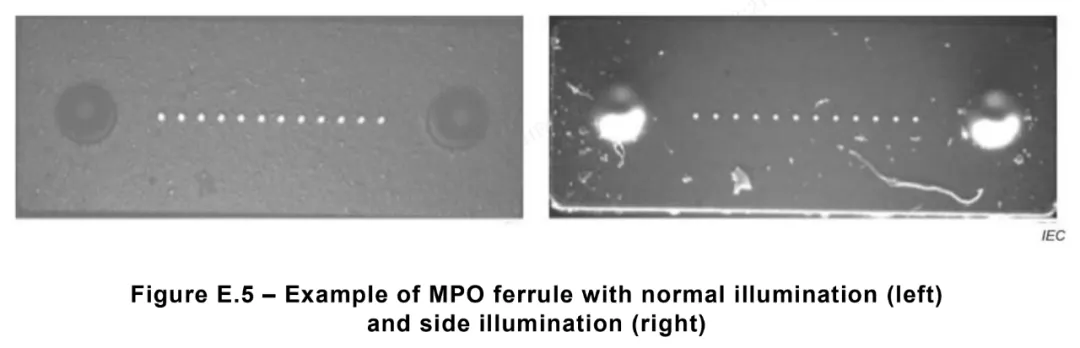

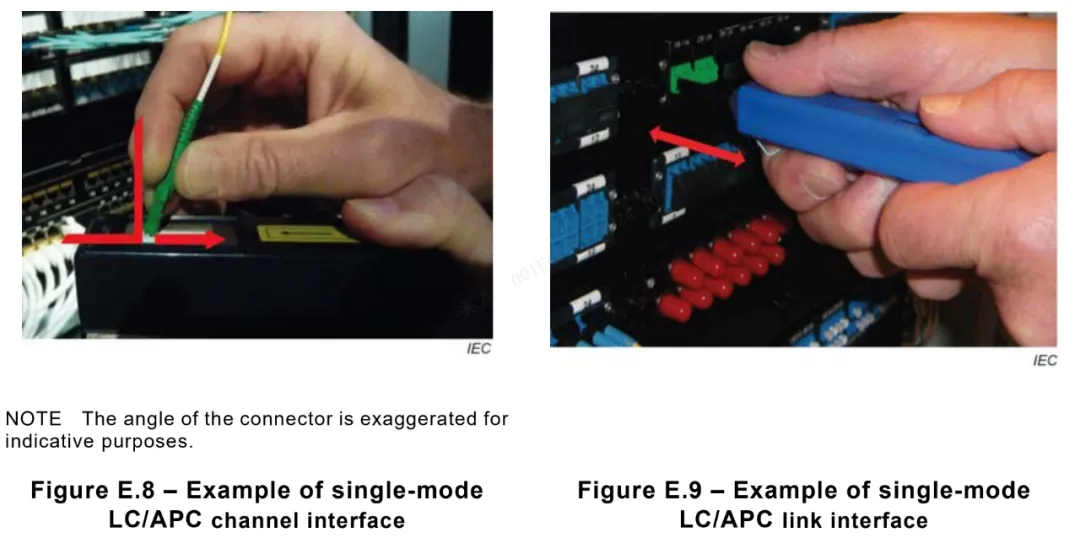

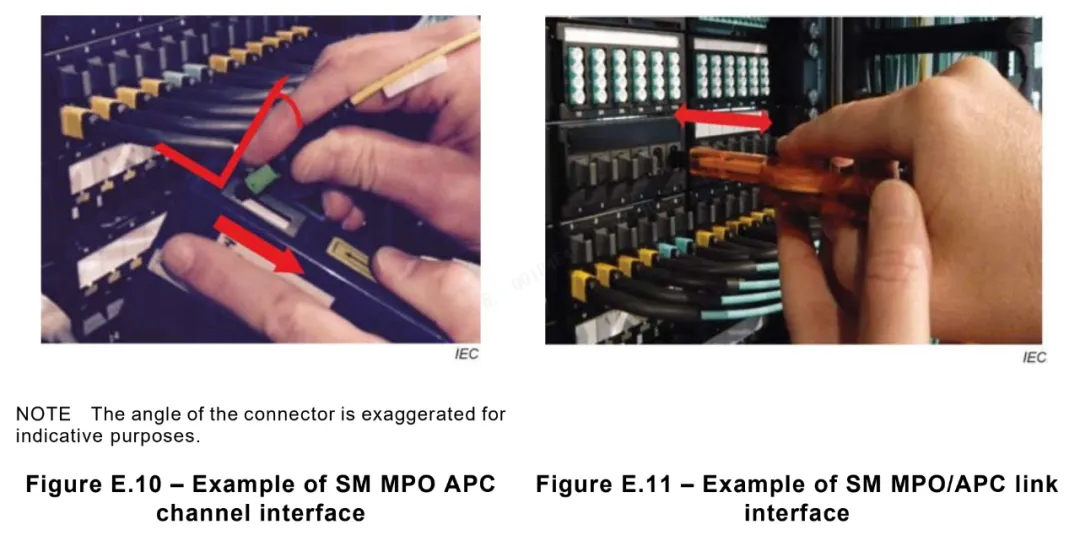

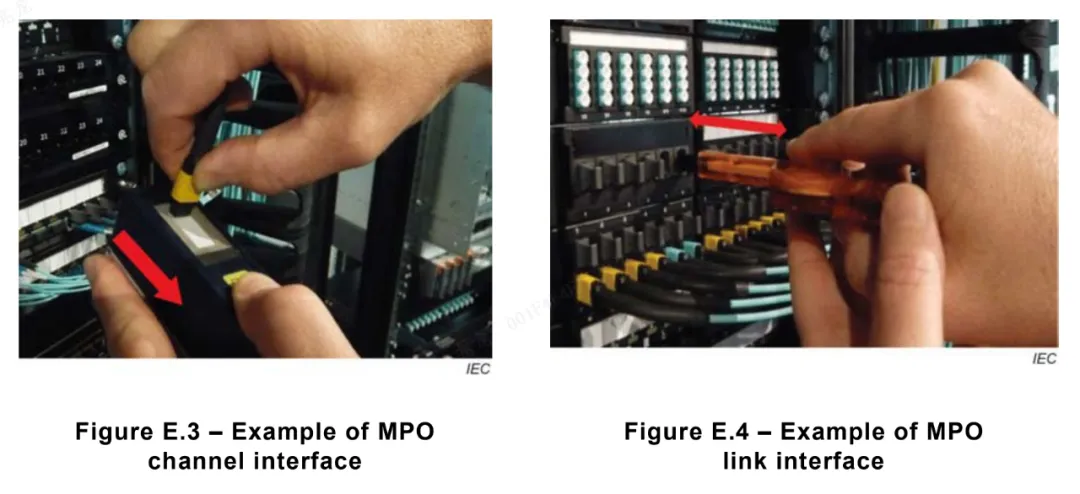

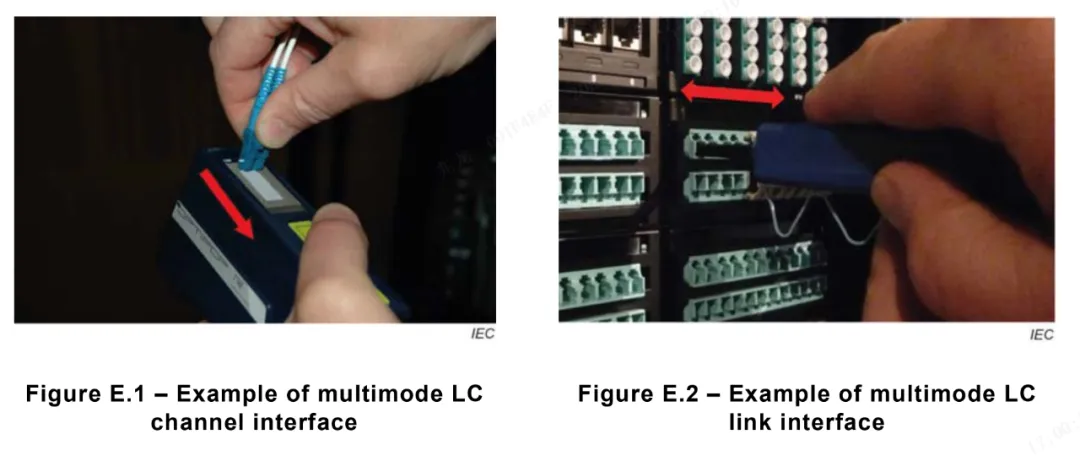

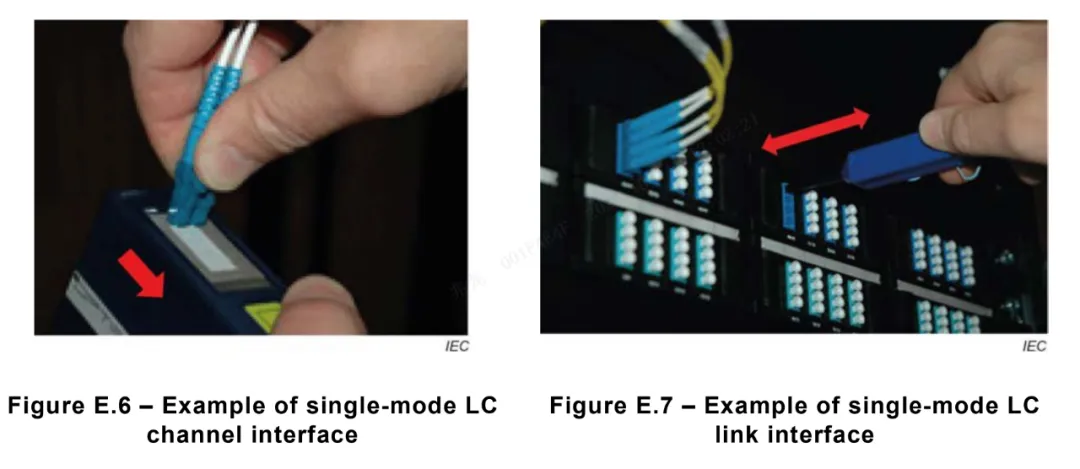

Figure E.1--E.11 各種光纖信道和鏈路端面的建議清潔方式示例

來源:ISO/IEC 14763-3:2024 附件E


兆龍很關注光產品的清潔解決方案。對于鏈路和信道,清潔端面至關重要。在產品出廠時,兆龍互連會進行光纖連接器端面的全檢,以確保產品的質量和性能。通過嚴格的檢測和規范的清潔操作,兆龍互連致力于為客戶提供高質量、性能穩定的光產品,減少因光纖連接器端面臟污等問題對光產品性能的影響。


兆龍單模光纖布線系統采用高精密度陶瓷插芯,先進的研磨技術和設備,單芯光纖連接器的頂點偏移、光纖高度及曲率半徑技術參數符合GR-326-CORE及IEC 61755標準,多芯光纖連接器采用高精度MPO/MTP連接組件,符合并優于GR-1435-CORE和IEC 61754-7,重復對接性好,可靠性高。產品通過100%光學性能測試,低損耗,高回損,高可靠性,還精選彎曲不敏感類型單模光纖,適用于密集布線場景,降低運維難度。同時,采用優質環保材料,符合RoHS和REACH要求。


兆龍多模光纖布線系統提供全面的布線解決方案,包括滿足熔接需求的配線產品、高密度和超高密度的預端接光纖配線產品。具有時間和成本優勢,采用模塊化設計,即插即用,節省安裝時間,降低管理和維護成本,還支持定制各種長度、極性、芯數。其組件性能優異,精選的高性能和高可靠性連接組件符合并優于國際標準。連接器產品通過100%光學測試、具有3D保證,損耗低,系統性能優異,光纖性能滿足并優于IEC 60793-2-10標準,系統性能滿足并優于ISO/IEC 11801-1標準。

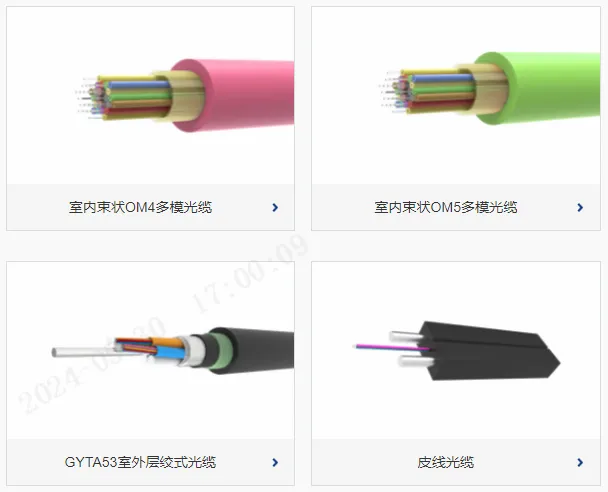

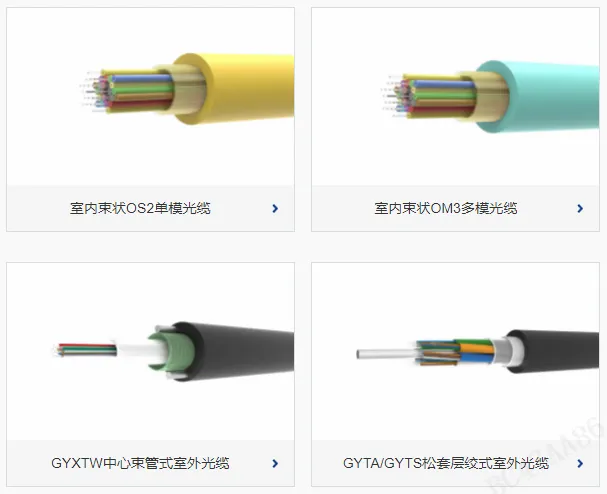

兆龍光纜


綜上所述,ISO/IEC 14763-3:2024標準的不斷更新與完善,為光纖布線系統的測試提供了更為嚴格和精確的規范。兆龍光纖布線產品在遵循這一標準的基礎上,展現出了出色的性能和優勢,為各行業的通信需求提供了可靠的保障。隨著技術的不斷進步,相信未來的光纖布線領域?qū)瓉砀嗟膭?chuàng)新與發展,為人們的生活和工作帶來更高效、更穩定的通信體驗。
