在當今時代，材料表面技術廣泛應用且高速發展，鍍層品質備受關注。鍍層包括在物品金屬表面涂覆塑料、稀薄金屬或仿造貴重金屬的薄層，復合鍍層則是在鍍液中加入不溶性固體顆粒與金屬離子共沉積形成的金屬基復合材料。鍍層測試項目繁多，其中鍍層厚度尤為關鍵，是鍍層物理性能測試的重要環節，對產品可靠性與使用壽命影響深遠。
對于線纜連接產品，鍍層厚度需恰到好處。過薄則難以發揮材料特殊功能，過厚則造成浪費，且厚度不均或不達標會影響產品的機械物理性能。因此，連接器材料表面鍍層厚度均勻性成為關鍵質量指標之一，而鍍層厚度也成為衡量連接器電鍍層品質的重要標準，直接關乎連接器鍍件的使用壽命與產品可靠性。
做鍍層厚度試驗對于線纜水晶頭或金屬連接器等部件具有以下重要原因：
延長使用壽命：
在民用環境中，足夠的鍍層厚度可以保護RJ45水晶頭內的銅合金不被空氣氧化，能有效延長水晶頭的使用壽命，降低更換和維修的成本。
符合質量標準：

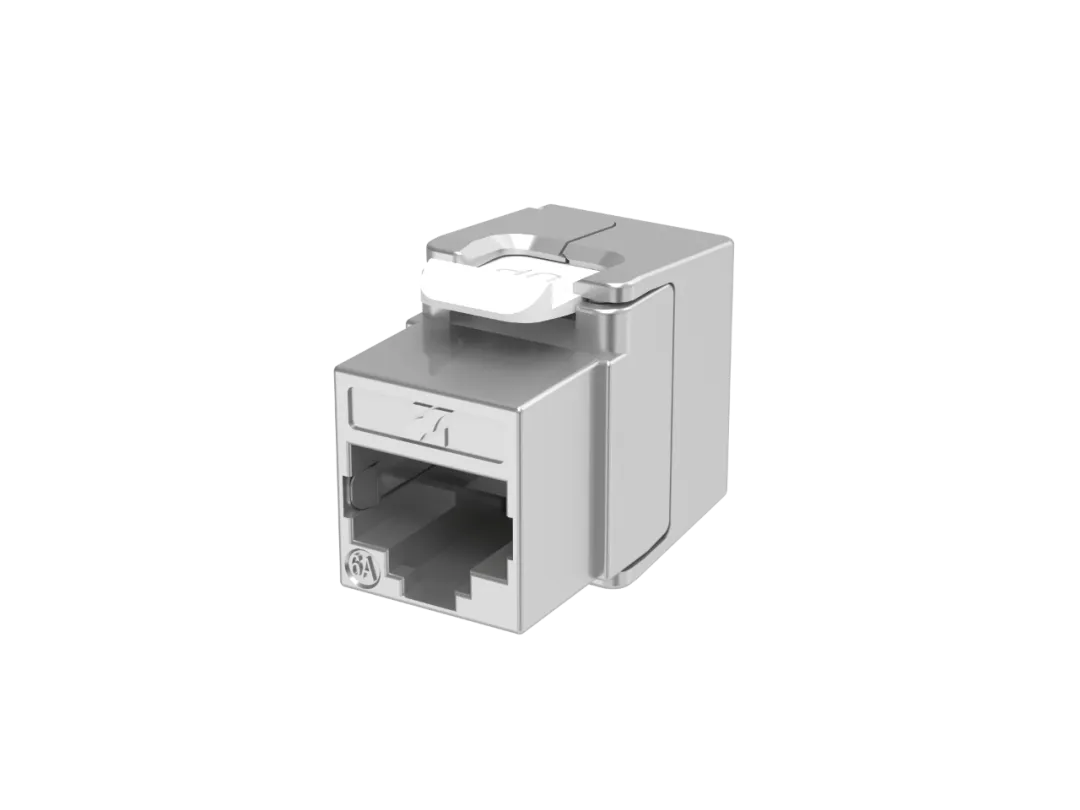

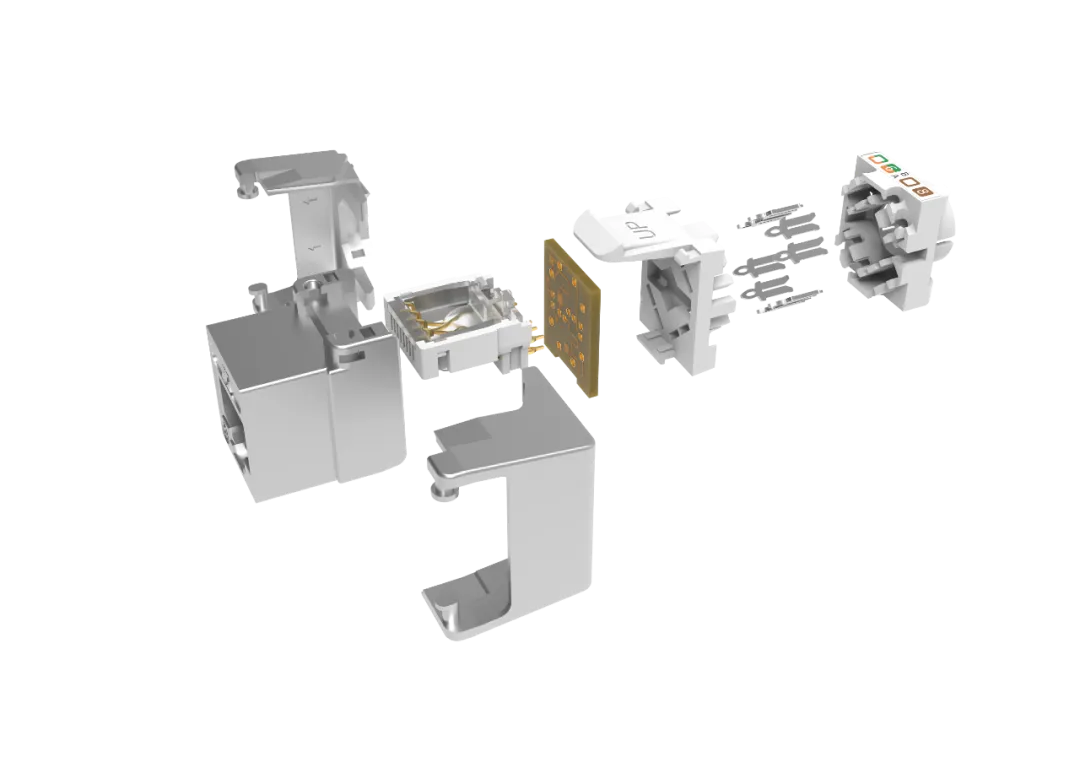

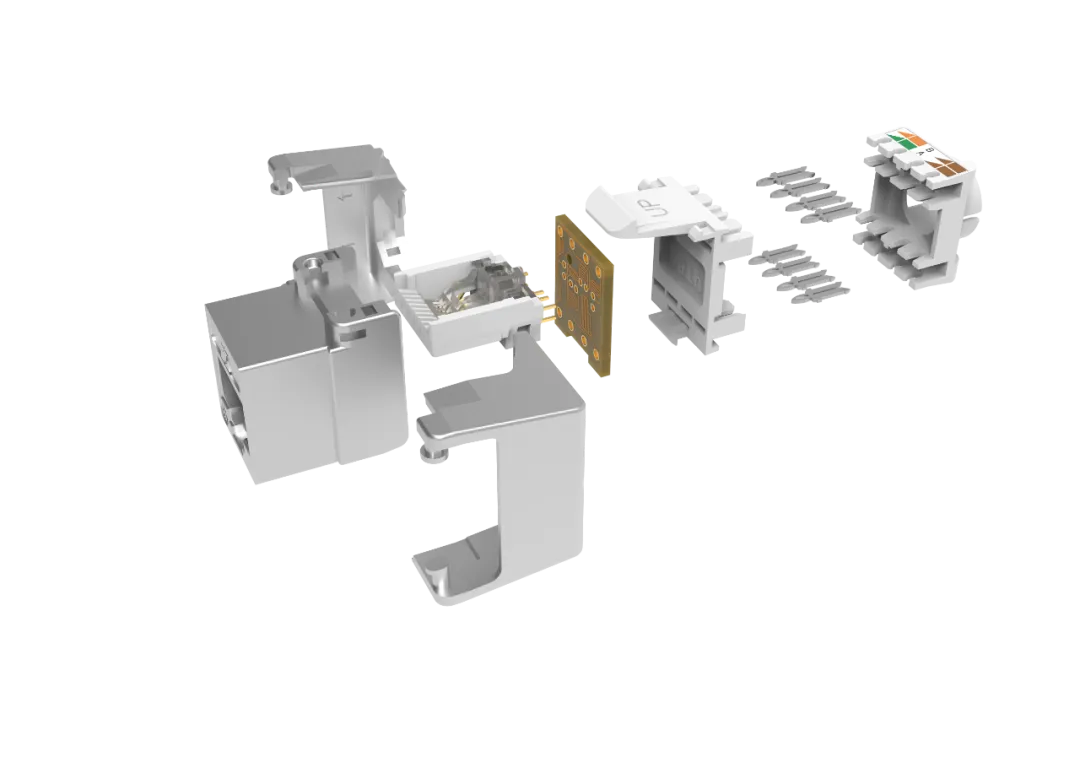

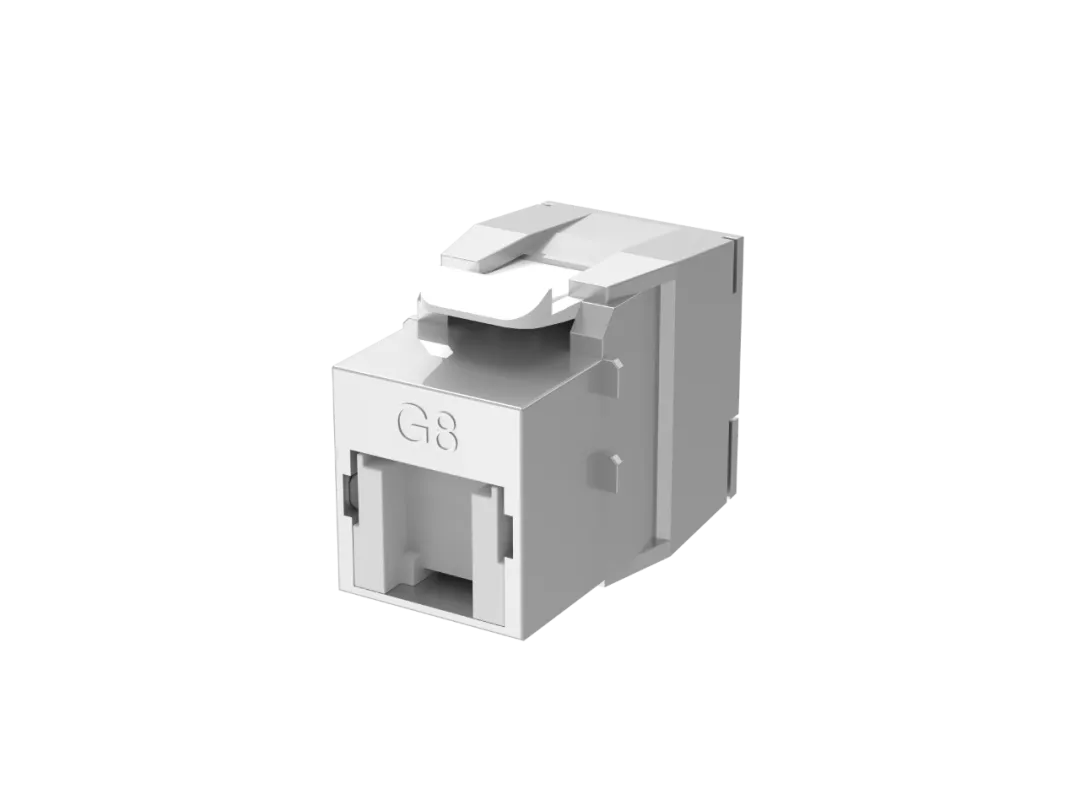

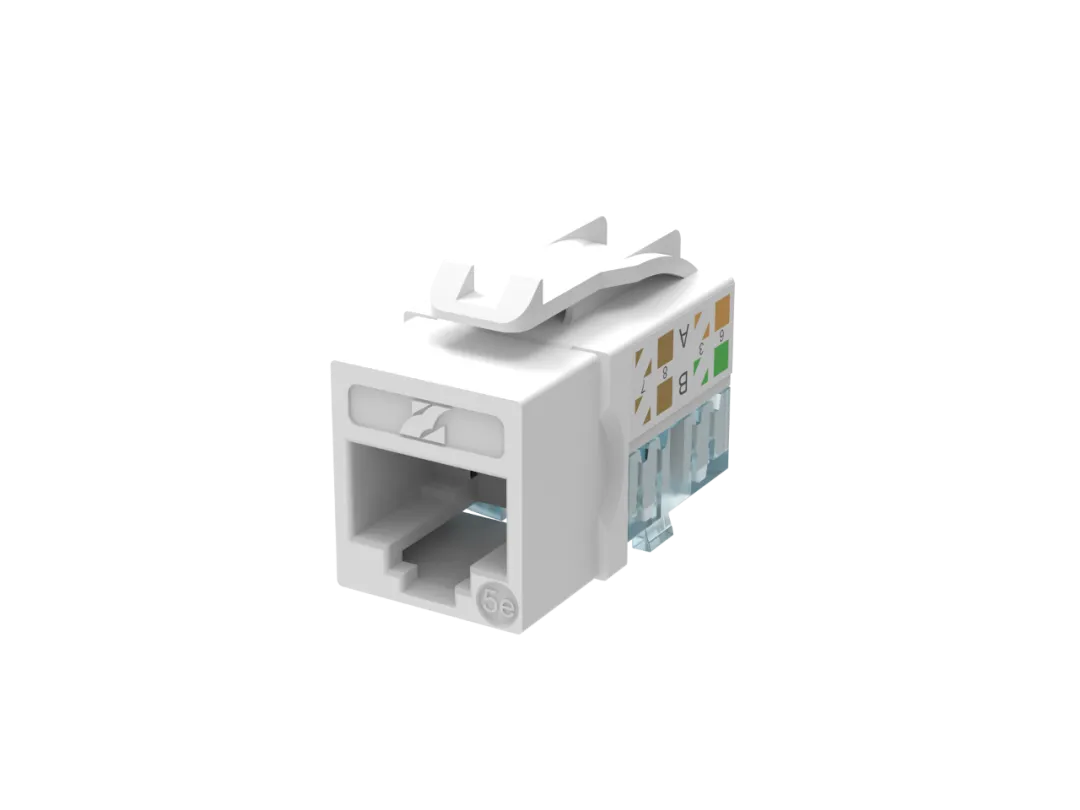

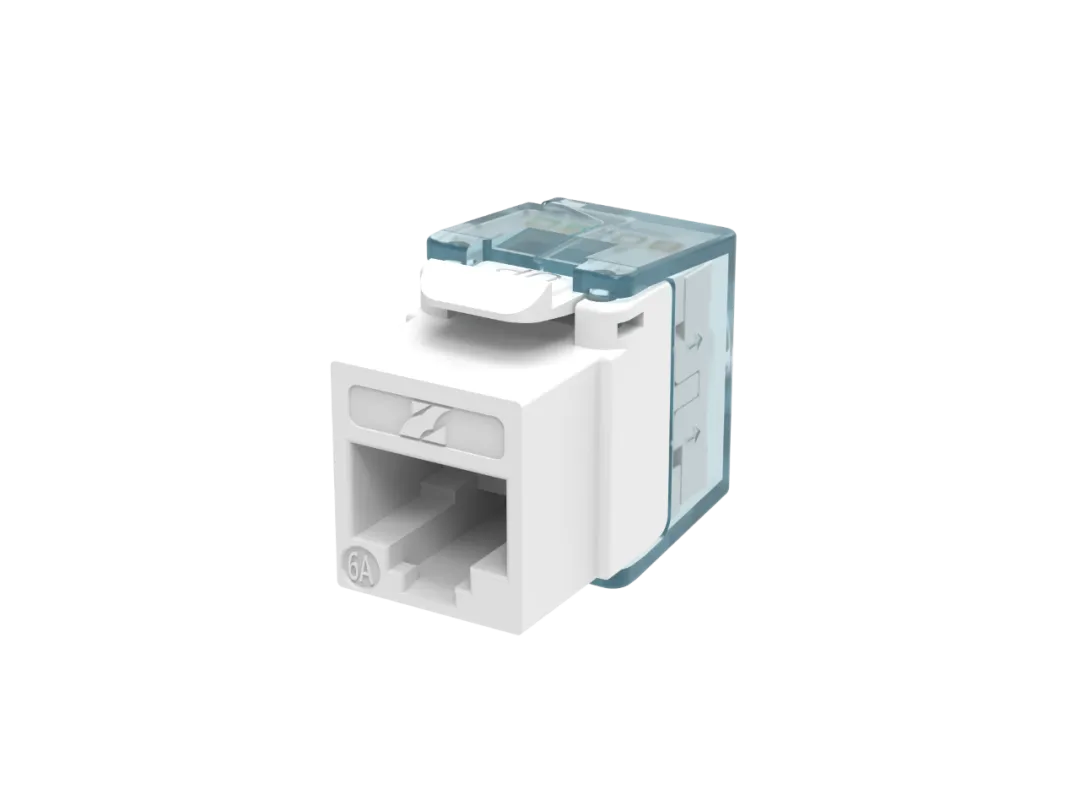

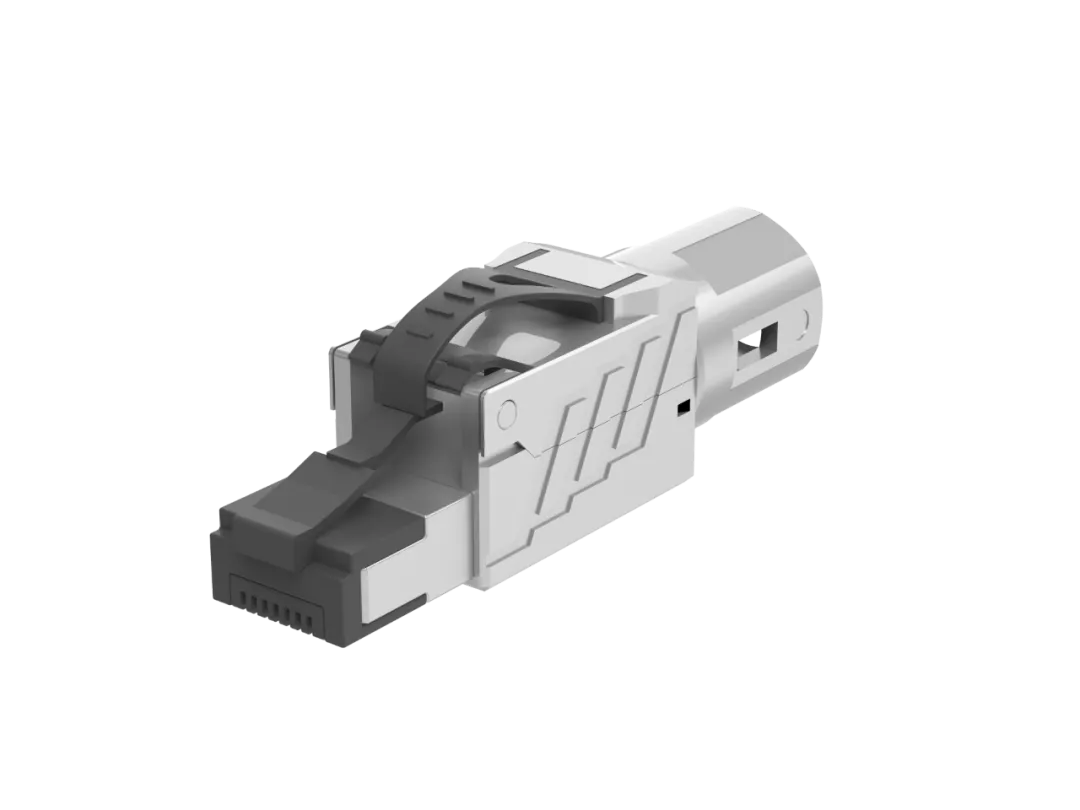

許多行業都有關于鍍層厚度的嚴格標準和規范。進行試驗可以確保產品符合這些標準，增強產品在市場上的競爭力。兆龍對于公司內部用于連接的RJ45信息模塊，RJ45跳線水晶頭，RJ45現場端接金屬連接器，PCB金手指等金屬連接器的鍍層厚度都會作相關的研究和檢測，確保線纜連接的可靠性和穩定性。
線纜水晶頭或金屬連接器鍍層厚度的測試標準
線纜水晶頭或金屬連接器的鍍層厚度標準會因具體的應用場景、產品類型以及相關行業規范而有所不同。以下是一些常見的鍍層厚度參考：
一般來說，連接器的貴金屬鍍層厚度通常在幾微米的范圍內。例如，常見的貴金屬表面鍍層是純金，其厚度可能在1至2.5微米厚的鎳層上覆蓋0.4至0.8微米厚的金；在使用鈀或鈀合金代替純金的情況下，其表面的純金層可能只有0.1微米厚。
對于有鍍金層的水晶頭，常見的鍍金層厚度為3微米，不過也有15微米甚至50微米的情況。
然而，要確定具體的鍍層厚度標準，還需要參考相關的行業標準和規范。不同國家、地區或行業組織可能會制定各自的標準。
國際標準分類中，涉及金屬鍍層厚度的測試方法標準眾多，例如ISO 3497:2000《金屬覆蓋層 覆蓋層厚度測量 X射線光譜法》等。
在中國，相關標準包括GB/T 16921-2005 《金屬覆蓋層 覆蓋層厚度測量 X射線光譜方法》（ISO 3497的等同采用標準）、GB/T 15717-2021《真空金屬鍍層厚度測試方法 電阻法》、SJ 20129-1992《金屬鍍覆層厚度測量方法》等。兆龍實驗室參考的標準是GB/T 16921-2005 《金屬覆蓋層 覆蓋層厚度測量 X射線光譜方法》，該標準規定了應用X射線光譜方法測量金屬覆蓋層厚度的方法。
在兆龍互連，線纜連接器的金屬鍍層厚度試驗方法主要是采用X射線光譜方法。該方法基本屬于測定單位面積質量的方法，若已知覆蓋層材料密度，測量結果可用線性厚度表示，可同時測量三層覆蓋層體系或三層組分的厚度和成分。測量范圍取決于特征 X 射線熒光的能量和允許的測量不確定度，且因儀器設備和操作規程而異。
根據GB/T 16921-2005 《金屬覆蓋層 覆蓋層厚度測量 X射線光譜方法》，X射線光譜方法可用于檢測分析鋁、鎘、銅、金、鉛、鎳、鈀等金屬覆蓋層，也可用于檢測銅、鐵、鋁、塑料、陶瓷、鎳、鈦等基體（基體：被一種覆蓋層直接沉積的材料【ISO 2080:1981，定義 630】。）
注：對于單一的或第一層鍍層，基體與基體材料等同；對后續鍍層，中間鍍層為基體。
X射線光譜方法的操作機理是利用已知單位面積質量的覆蓋層校正標準塊來確定覆蓋層單位面積質量（若密度已知?jiǎng)t為覆蓋層線性厚度）和二次輻射強度之間的關系。當覆蓋層材料密度已知且給出實際密度時，標準塊可給出覆蓋層線性厚度。若測量時覆蓋層材料密度與校正標準的密度不同，需采用反映差別的系數并在測試報告中加以評注。
