在數據中心，安全、穩定的高速數據傳輸離不開 PCI-e 標準的助力。但是，什么是PCI-e ? 什么是PCI-e 5.0? PCI-e 5.0和前4代標準相比，有何不同？什么是PCI-e通道？X1、X4、X8、X16是什么意思？
以上等等問題請參見今天的科普文。
PCI-e是 Peripheral Component Interconnect Express 的英文簡寫，是一種高速串行計算機擴展總線標準。2003年，PCI-e 交由PCI-SIG（周邊元件互連特別興趣小組，英文為Peripheral Component Interconnect Special Interest Group）認證發布后才改名為“PCI-Express”，簡稱“PCI-e”。PCI-e的主要優勢就是數據傳輸速率高，而且還有相當大的發展?jié)摿Α?/span>
PCI-e屬于高速串行點對點雙通道高帶寬傳輸，所連接的設備分配獨享通道帶寬，不共享總線帶寬，主要支持主動電源管理，錯誤報告，端對端的可靠性傳輸，熱插拔以及服務質量(QOS)等功能。PCI Express規格包含從PCI Express X1到PCI Express X64，可以滿足市面上大部分?jǐn)?shù)據中心中低速設備和高速設備的需求。目前，市面上PCI-Express流行的最新接口還是PCI-e 4.0接口，其比特率為16Gbps，約為3代產品帶寬的兩倍。
PCI-e 5.0 和前4代標準相比，有何不同？
根據ChatGPT的回復，PCI-e 5.0是PCI-e標準的最新版本，相較于前四代標準（PCI-e 1.0、2.0、3.0和4.0），PCI-e 5.0引入了以下主要改進：
比特率提升：PCI-e 5.0的比特率為32Gbps，是PCI-e 4.0的速度的兩倍。這意味著PCI-e 5.0能夠提供更高的數據傳輸速率和帶寬。
帶寬增加：由于比特率提升，PCI-e 5.0的帶寬也相應增加。PCI-e 4.0的每個通道帶寬為16GB/s，而PCI-e 5.0的每個通道帶寬增至32GB/s，這在高性能計算和數據中心應用中具有重要意義。
更高的信號完整性：PCI-e 5.0通過采用更先進的信號編碼和等化技術，提供更好的信號完整性和穩定性。這有助于減少信號失真和干擾，提高數據傳輸?shù)目煽啃浴?/span>
向后兼容性：PCI-e 5.0與之前的PCI-e版本兼容，這意味著PCI-e 5.0設備可以插入到PCI-e 4.0、3.0、2.0或1.0的插槽中，但會以較低的速度進行傳輸，受限于插槽和設備之間的最低公共速度。
總體而言，PCI-e 5.0提供了更高的速度和帶寬，為需要更大數據吞吐量和更高性能的應用提供了更好的支持。它在高性能計算、數據中心、圖形處理和存儲領域等方面具有潛在的應用價值。

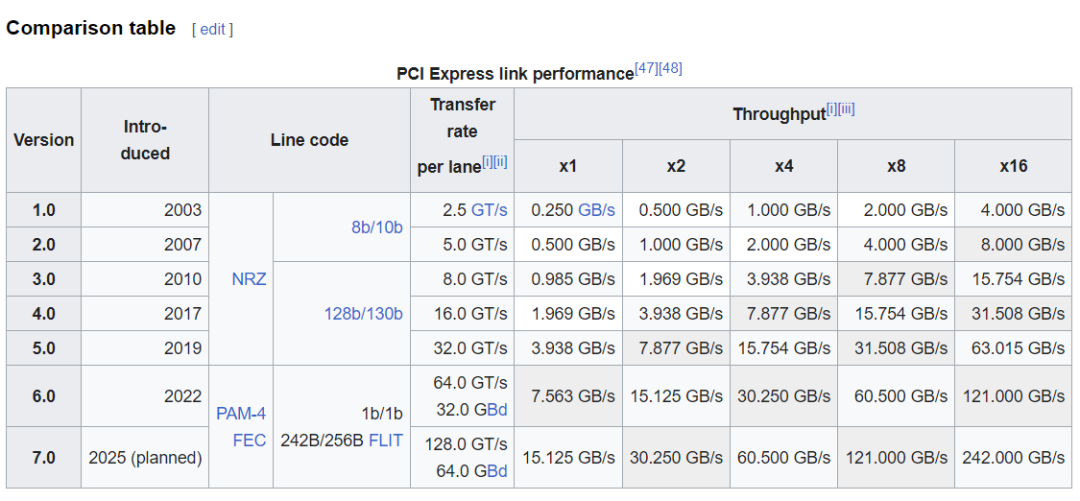

其中，具體標準帶寬對比請見下表：
什么是PCI-e通道？X1、X4、X8、X16是什么意思？
PCI-e（Peripheral Component Interconnect Express）通道是指在PCI-e總線上可用于數據傳輸?shù)莫?dú)立通道。PCI-e是一種高速串行計算機擴展總線標準，用于連接計算機的中央處理器與各種外部設備。
PCI-e通道的帶寬通過“X”表示，例如 X1、X4、X8、X16等。這些標識代表每個通道的物理連接數量和可用帶寬。
以PCIe5.0為例,每個通道帶寬約4G：
X1：表示一個物理通道，提供單向的4Gbps的帶寬。
X4：表示四個物理通道，每個通道提供4Gbps的帶寬，總共可提供16 Gbps的帶寬。
X8：表示八個物理通道，每個通道提供4Gbps的帶寬，總共可提供32 Gbps的帶寬。
X16：表示十六個物理通道，每個通道提供4Gbps的帶寬，總共可提供64 Gbps的帶寬。
這些通道的帶寬決定了PCIe設備之間傳輸數據的速度和容量。較高的通道數量和帶寬意味著更大的數據吞吐量和更高的性能。
PCIe設備（如顯卡、存儲控制器、網絡適配器等）會根據其所需的帶寬和性能需求選擇適當?shù)腜CIe通道連接插槽。例如，對于高性能顯卡，通常會選擇X16插槽以提供最大的帶寬和性能。
需要注意的是，PCIe通道的帶寬是雙向的，因此實際的總吞吐量是發送和接收方向的帶寬之和。此外，不同版本的PCIe標準（如PCIe 3.0、PCIe 4.0、PCIe 5.0）還會影響通道的帶寬和性能。
PCI-e 5.0 都給我們帶來了什么？誰將從PCI-e 5.0中受益？
PCI-e 5.0 時代，服務器電纜數據的加載時間可能會變成 0 秒。隨著技術革新，PCI-e 5.0 NVMe 驅動器的速度將提升至原來的 30 倍左右。目前，高速 M.2 NVMe 驅動器使用的是 PCI-e X4 連接，支持PCI-e 5.0 速度的 NVMe 驅動器的讀寫速度將接近 16 GB/s，而 SATA SSD 的最高常規速度約為 550 兆字節（MB/s），那么，屆時 PCI-e 5.0 時代真正到來時，數據（信息）的加載時間將接近為 0 秒。
那么，誰將從 PCI-e 5.0 中受益？隨著 PCI-e 5.0 的性能提升，最大的受益者肯定是和“大數據”有關的個人和組織（比如：大型數據中心）以及應用。
PS. 本文內容編譯自系統之家、百度百科、半導體行業觀察（ID: icbank）、PCI-e官網中的PCI-e相關文章。
