關于數據中心的高密度高速傳輸，你一定得了解它——MPO光纖跳線 VOL.3

發布者：兆龍互連發布時間：2023-08-10

在數據中心，MPO光纖跳線因其體積小、傳輸速率高、單個連接器可以支持多根光纖等優點日漸占有重要的地位。那么，MPO光纖連接器的公頭和母頭的有什么區別？什么是極性？MPO光纖跳線的極性是？如何選擇優質的MPO光纖跳線？在安裝使用時，應該注意哪些方面？安裝后，又要注意哪些方面？

...

以上問題請看本文！

MPO光纖連接器公頭和母頭的定義與區別

公頭MPO和母頭MPO需要匹配使用，公頭帶有導針，母頭不帶導針。通過導針（PIN針）實現公頭和母頭的準確對接。

通常來說，采用多芯 MPO 光接口的光模塊，其接口為公頭屬性，而接口內帶有導針（PIN針）。例如 100GBASE-SR4 光模塊，其光接口為公頭MPO，與之對接的 MPO 光跳線則須采用母頭 MPO 光纖連接器。

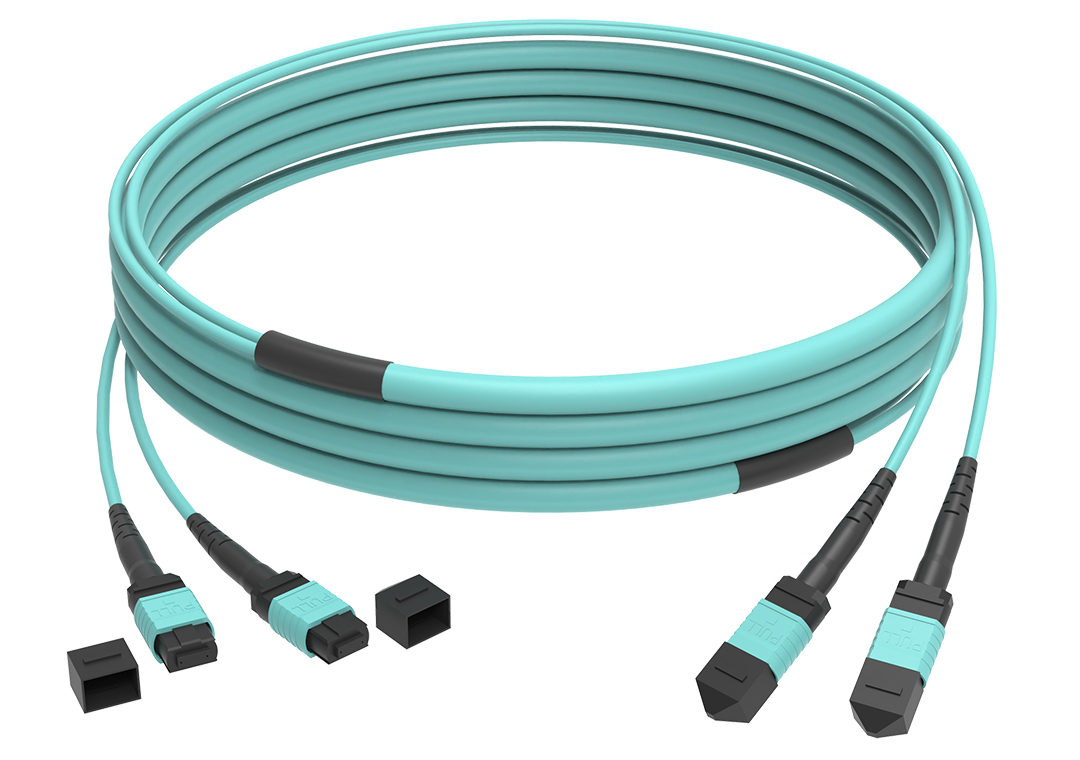

兆龍 MPO 光纖跳線

MPO 光纖跳線的三種極性

根據ANSI/TIA-568.3，MPO光纖跳線的三種極性分為Type-A（A型），Type-B（B型）和Type-C（C型）。

1. Type-A( A型）

A型的 MPO 光纖跳線，以 12 芯的A型：1-1 MPO光纖跳線為例，其中的光纖排列在單一行內，如圖 1 所示，A型:1-1 MPO光纖跳線的每根光纖都有一個序列編號，如下所示：

a) 在 MPO 光纖跳線的一端，光纖固定在 MPO 光纖跳線連接器內，從連接器的端面看，連接器鍵位朝上，光纖從左到右的連續序列編號為1,2,3,4…12。

b) 在 MPO 光纖跳線的另一端，光纖固定在 MPO 光纖跳線連接器內，從連接器的端面看，連接器鍵位也是朝上的，光纖從左到右的連續序列編號也是1,2,3,4…12。

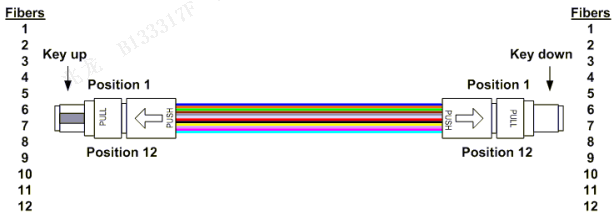

圖 1 -- A 型：1-1 MPO光纖跳線（鍵位朝上到鍵位朝下）

其他 2 種 A 型的 MPO 光纖跳線結構請參考 ANSI/TIA-568.3-D-2016。

2. Type-B( B型）

B型的 MPO 光纖跳線以 12 芯的 B 型：1-1光纖跳線為例，其中的光纖排列在單一行中。如圖 4 所示，B型:1-1 MPO光纖跳線中的每根光纖都有一個序列編號，如下所示：

a) 在 MPO 光纖跳線的一端，從左到右將光纖固定在 MPO 光纖跳線的連接器接口內，從連接器端面看，連接器的鍵位朝上，光纖從左到右依次的編號為1、2、3、4…12。

b) 在 MPO 光纖跳線跳線的另一端，光纖固定在連接器接口內，從連接器的端面看，連接器鍵位朝上，光纖從左到右反向連續編號，編號為12,11,10,9…1。

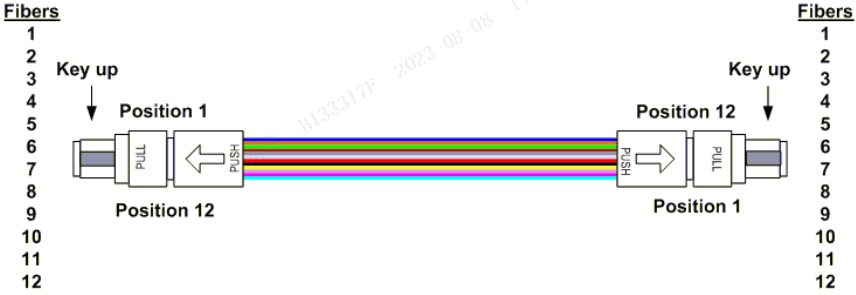

圖2--B 型：1-1 MPO光纖跳線（鍵位朝上到鍵位朝上）

其他 2 種 B 型的 MPO 光纖跳線結構請參考 ANSI/TIA-568.3-D-2016。

3. Type-C（ C型）

C 型 MPO 光纖跳線，以 12 芯的C型:1-1 MPO光纖跳線為例，其中的光纖排列在單一行中。如圖 3 所示，C型:1-1 MPO光纖跳線的每根光纖都有一個序列編號，如下所示：

a) 在C型:1-1 MPO 光纖跳線的一端，將光纖固定在 MPO 光纖跳線的連接器內，從連接器的端面看，連接器鍵朝上，光纖從左到右依次編號為1、2、3、4…12。

b) 在C型:1-1 MPO 光纖跳線的另一端，光纖在 MPO 光纖跳線的連接器內從左到右成對翻轉，如圖所示，從連接器的端面（從左往右）看，連接器鍵朝上，光纖的序列編號為 2,1; 4,3; 6,5…12,11。

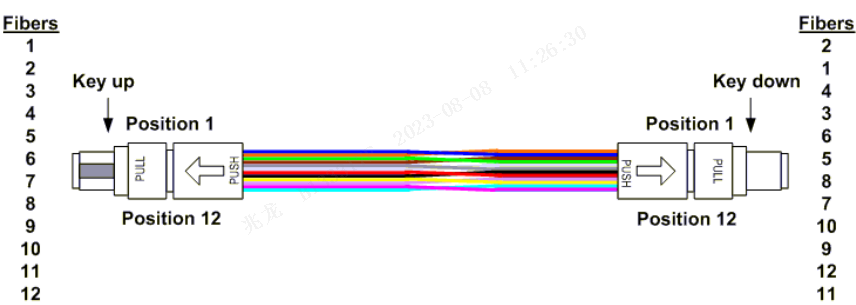

圖 3 – Type-C:1-1 MPO光纖跳線（成對翻轉，鍵位朝上到鍵位朝下）

如何選擇優質的 MPO 光纖跳線？

MPO光纖跳線在數據中心中得到了廣泛應用，基于高速率和高密度的光纖布線和數據傳輸，可以說其質量決定了整個數據中心網絡的安全性、穩定性、可靠性和可持續性。因此，在數據中心的光纜布線方面，推薦您一定要采用優質的MPO光纖跳線！那么，如何選擇優質的MPO光纖跳線呢？可從以下幾個方面來參考：

首先，MPO連接器滿足GR-1435-CORE 和 IEC 61754-7標準，MPO光纖跳線中采用的光纖符合 IEC 60793 系列標準中的機械性能、環境性能、光學性能、幾何特性等要求，其中，多模光纖滿足DMD差分模時延測試；

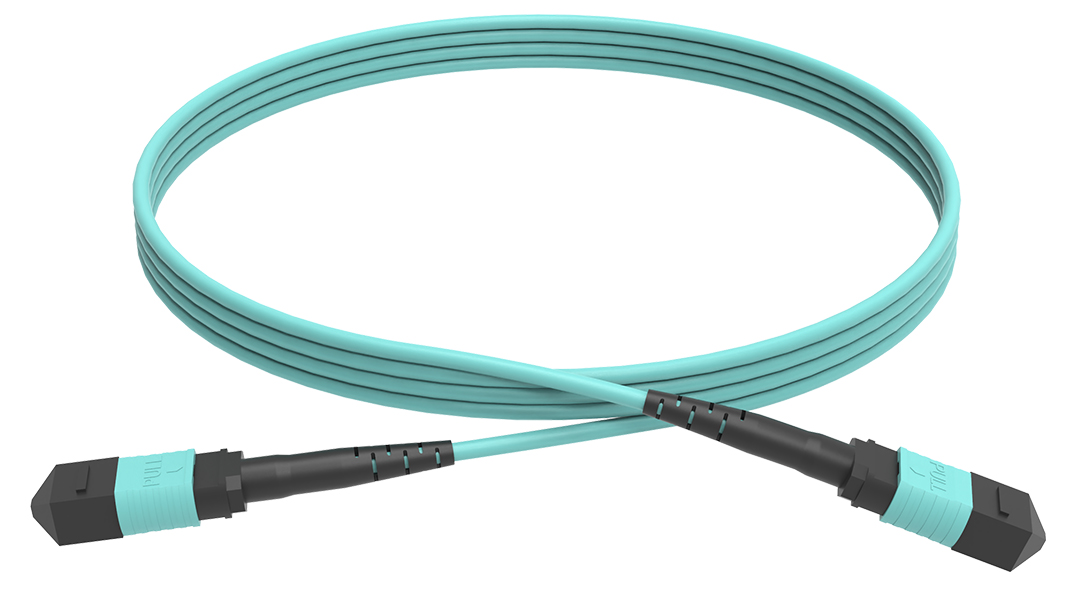

兆龍MPO光纖跳線

其次，MPO光纖跳線要選擇低損耗、高回損的MPO連接器，用于提升通信系統的穩定性和信道損耗余量；

最后，優異的MPO光纖跳線中所采用的光纜能滿足相關國際標準中對于線纜的安全要求，比如，線纜能夠通過成束燃燒或者OFNP增壓耐火等級測試。

根據客戶的應用需求，兆龍MPO光纖跳線所用的光纜可選不同安全等級，如成束燃燒或者OFNP增壓耐火等級等；精選的MPO連接器滿足并優于GR-1435-CORE 和 IEC 61754-7標準，保證高回損、低損耗和連接互換性；所用的光纖滿足并優于 IEC 60793 系列標準中的幾何特性、光學特性、機械性能和環境性能等要求，其中，多模光纖通過DMD 差分模時延測試，保障高速率(如400Gb/s,800Gb/s等)光纖通信應用的系統穩定性。

此外，兆龍MPO跳線產品還包括以下優勢：

（1）產品100%通過3D和光學性能測試；

（2）體積小，可以大幅度提高布線密度，為您節約布線空間；

（3）采用優質進口原材料（SENKO、USCONEC），符合RoHS；

（4）可以支持定制各種長度、極性、芯數，滿足您定制化的需求；

（5）采用模塊化的設計，即插即用，可以為您節省大量的安裝時間，還可減少您的網絡管理和維護成本；

（6）產品具有優異的光學性能和機械性能，其中，光纖性能滿足并優于IEC 60793標準，組件及系統性能滿足并優于 ISO/IEC 11801-1 標準。

安裝前，應該注意哪些方面？安裝后，又該注意？

安裝前，須確認：MPO光纖連接器的防塵帽和對接的 MPO 適配器的防塵帽均未脫落或者被拔下，以免灰塵進入或端面碰傷。建議清潔和檢查 MPO 光纖連接器的插芯光纖端面無可移除臟污。安裝時，取下防塵帽，進行清潔后，將 MPO 光纖連接器接入適配器內。一般，聽到“咔嚓”的清脆聲表示對接良好。

安裝后，對跳線的路由做合理規劃，保證線纜的最小彎曲半徑，固定線纜不可過緊，宜采用魔術扎帶做緩沖固定。如果線纜長度略長，可將多余光纜盤繞并固定于在適合儲纖的設備或者空間內。
