兆龍課堂 | 先進駕駛輔助系統對“車載以太網”說：“以后，我們就靠“你”了！”

發布者：兆龍互連發布時間：2023-08-23

在國家政策的扶持下，隨著汽車智能化與電動化的技術發展，電動汽車和智能汽車的新時代已經到來。而飛速發展的智能化電動汽車對“車載網絡”提出了更高的要求——更高的帶寬、更快的傳輸速率、更小的外徑、更高的靈活性、更好的成本效益等等。

圖片來源 | 2021年10月26日《中國汽車報》

上述要求對于智能化電動汽車的快速發展來說似乎是一個大難題，好在有"智慧的人類大腦”。在傳統的總線滿足不了車載網絡發展的需要時，人類又發明了“車載單對以太網（電纜）”。

那么，為什么我們的車載以太網更符合當今智能化電動汽車發展的需要？為什么我們的汽車需要擁抱單對以太網技術？

首先，大多數傳統汽車串行總線不能滿足當今智能化電動汽車數據傳輸?shù)男枰?/span>

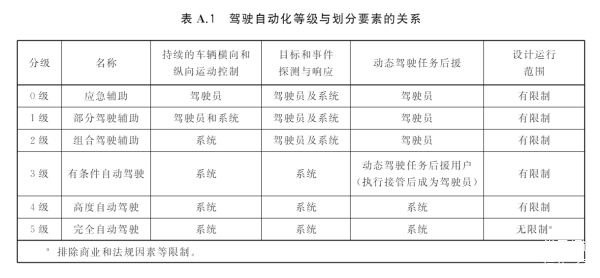

在 2020 年 3 月，中國工業和信息化部發布的《汽車駕駛自動化分級》標準中規定了：L1 - L2 級別系統可接管少部分的、不連續的車輛控制任務，屬于高級別輔助駕駛范圍（Advanced Driving Assistance System，簡稱 “ADAS” 或 “輔助駕駛”）（也就是說：二級自動駕駛系統可以讓駕駛員在短時間內解放雙手、閉目養神。）；而 L3 - L5 級別系統可以在激活后的一定情況下執行連續性駕駛?cè)蝿?wù)，屬于自動駕駛范圍。

圖片來源：汽車之家車家號

二級自動駕駛系統可能需要使用 5 個 RADAR 傳感器和 5 個攝像頭，而全自動駕駛系統（四級和五級）將需要多達 20 個 RADAR 傳感器和 6 個攝像頭，還需要使用 V2X 通信。簡而言之，隨著自動駕駛系統等級的變化，其數據傳輸總量也將隨著獨立傳感器的增多而增加。

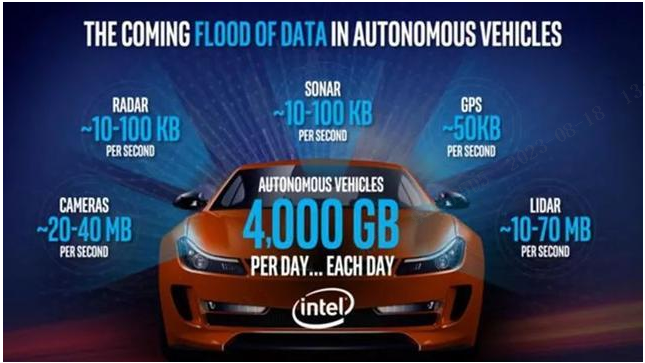

此外，據英特爾公司之前的預測，一輛聯網的自動駕駛汽車每運行 8 小時將產生 4 TB的數據（這主要來源于自動駕駛汽車將擁有的數百個車載傳感器。）這些數據的傳輸、存儲和共享需要的是高吞吐量、高速率、高抗擾、少布線、低延遲、安全可靠的網絡——車載單對以太網剛好可以滿足這些要求。

圖片來源：個人圖書館《不可思議的數字：互聯網每天到底能產生多少數據？》

大多數汽車傳統串行總線都無法達到 70 MB/s 數據速率。為了實現自動化駕駛，必須要在汽車上很好地集成各種傳感技術和無線通信技術（包括遠中短程雷達、激光雷達、攝像頭、超聲波傳感器和 GPS 等），其網絡結構要兼容不同的傳輸速率和通信協議。在同時使用 LIDAR、RADAR、攝像頭和 V2X 通信的情況下，汽車網絡需要傳輸?shù)臄?shù)據量超過了傳統汽車串行總線現有的容量。因此，汽車行業需要“車載單對以太網”的加入，以便使自動駕駛和先進 ADAS 系統成為現實。

與傳統的以太網相比，車載單對以太網具有其獨特的優勢。在汽車自動化系統中，傳統（經典）以太網需要兩對線才能實現 100 Mbps 的數據傳輸速率，或者需要四對 CAT 5e 電線才能實現 1 Gbps 的傳輸速率（其工作頻率為 100 MHz；每對都可以發送和接收數據）。而車載單對以太網僅需一對線就可以實現至少 100 Mbps 的數據傳輸速率。

目前，兆龍可以提供車載單對以太網電纜，包括LongCar®車載SPE 100M，LongCar SPE 100M（無護套），LongCar SPE 1G，LongCar SPE 5G/10G/25G等汽車數據通信電纜，可應用于車載以太網、汽車 ADAS 及信息娛樂系統等。

兆龍車載單對以太網電纜具有以下優勢：

已通過 IATF 16949 汽車專用線纜體系認證；
可以滿足 Open Alliance 聯盟的 TC 9 測試；
高吞吐量、高抗擾、高速率、低延遲、安全可靠，可實現至少 100 Mbps 的數據傳輸速率；
電纜外徑小，靈活輕便，只需“一對雙絞線”即可實現以太網數據傳輸和為終端供電（PoDL）等兩大“使命”，可以減少車內布線。

關于兆龍互連及兆龍汽車數據通信電纜

兆龍互連創建于 1993 年，是一家制造數據線纜、專用線纜及連接產品的高新技術企業。公司創立近 30 年來，默默耕耘，點點積累。核心技術和產品開發緊跟以太網技術變革。產品出口全球 100 多個國家和地區，在 5G 通信、云計算、數據中心、智慧城市、工業自動化、車聯網、智能家居、特種應用（醫療、光伏、鋰電、風能、海事船舶、軌道交通、核電、航空航天）等各個領域擁有廣泛的應用。

兆龍 LongCar® 系列產品包括車載同軸電纜，車載 HSD 電纜，車載 SPE 電纜等汽車數據通信電纜產品。目前公司車載數據通信電纜已通過 IATF 16949 汽車專用線纜體系認證。

汽車數據通信電纜應用系統

兆龍LongCar®車載同軸電纜主流產品：RG174、RTK031、 RTK044支持 6G 傳輸速率。可以完美適用于 Fakra 連接器，應用于車載音頻、視頻、通訊信號的傳輸。

目前，兆龍LongCar®車載SPE電纜產品覆蓋 100 Mbps，1 Gbps，5 Gbps, 10 Gbps，25 Gbps 傳輸速率，可以滿足 Open Alliance 聯盟的 TC 9 測試，主要可應用于汽車以太網接口連接到 ECU、設備、開關和附件。

另外，兆龍的 HSD 產品是應用于汽車行業的高速數據傳輸電纜，電纜采用四星絞結構設計，鋁箔和鍍錫銅屏蔽確保了出色的 EMC 性能，可應用于車載信息娛樂系統。
