面向PCIe?5.0技術的高速線纜連接產品解決方案

發布者：兆龍互連發布時間：2024-06-15

負責PCI Express® (PCIe®) 標準的 PCI-SIG 組織于當?shù)貢r(shí)間 5 月 1 日正式推出 CopperLink? 內部及外部電纜規范。這些規范擴展了 PCIe 通道的應用范圍，包括存儲、數據中心、人工智能、機器學習和分解內存等應用。

據悉， CopprLink? 電纜提供 32.0 GT/s（PCIe 5.0）和 64.0 GT/s（PCIe 6.0）數據傳輸速率，并采用 SNIA 標準連接器外形尺寸，完美融合了 PCIe 布線與 PCIe 電氣基礎規范，提供更長的通道覆蓋范圍和拓?fù)潇`活性。

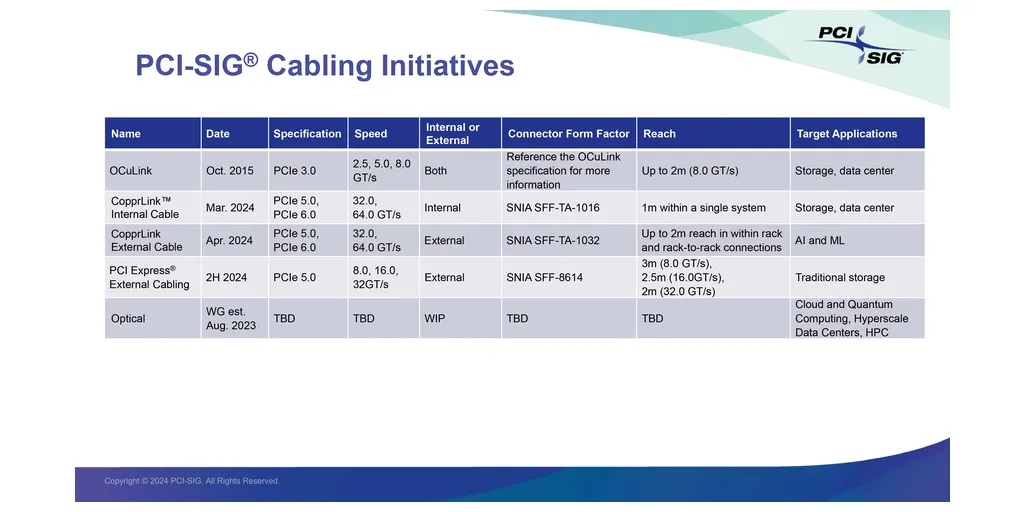

2015 年以來 PCI-SIG 布線倡議表（圖：Business Wire）

PCI-SIG 總裁兼主席 Al Yanes 表示，CopprLink? 電纜旨在與相同的連接器外形尺寸一起發展，適應未來 PCIe 技術的發展，并滿足新興應用的需求，電氣工作組已開始針對 128.0 GT/s PCIe 7.0 技術的 CopprLink? 電纜的開發工作，以顯示 PCI-SIG 對 CopprLink? 電纜規范的承諾。

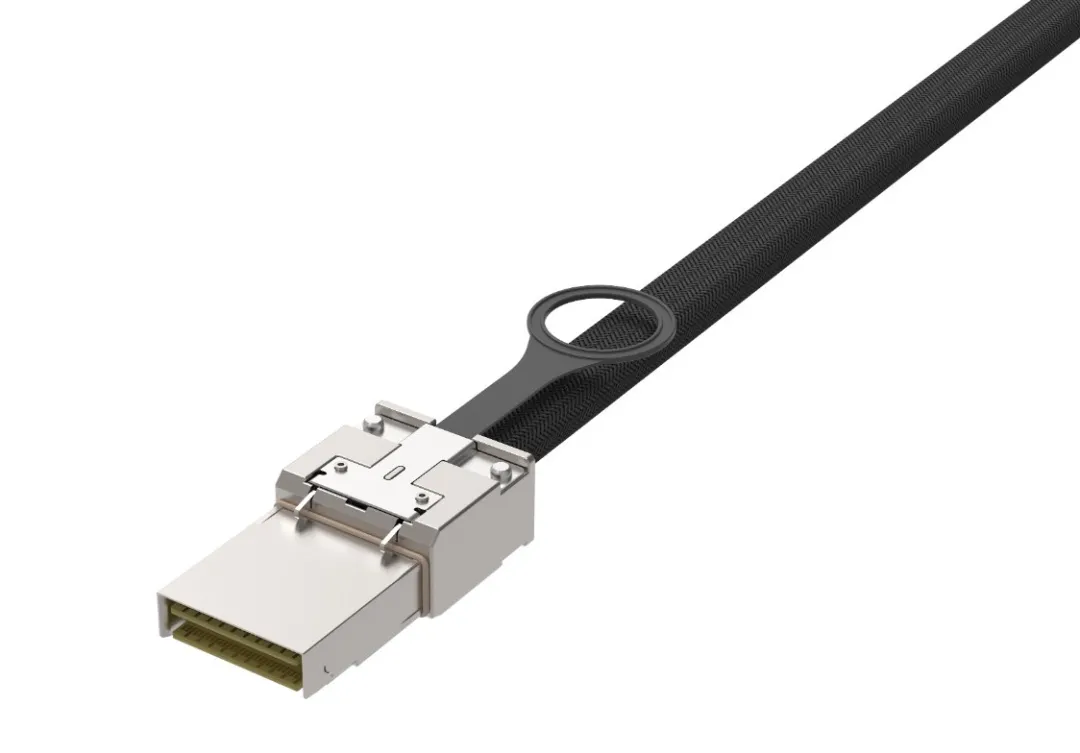

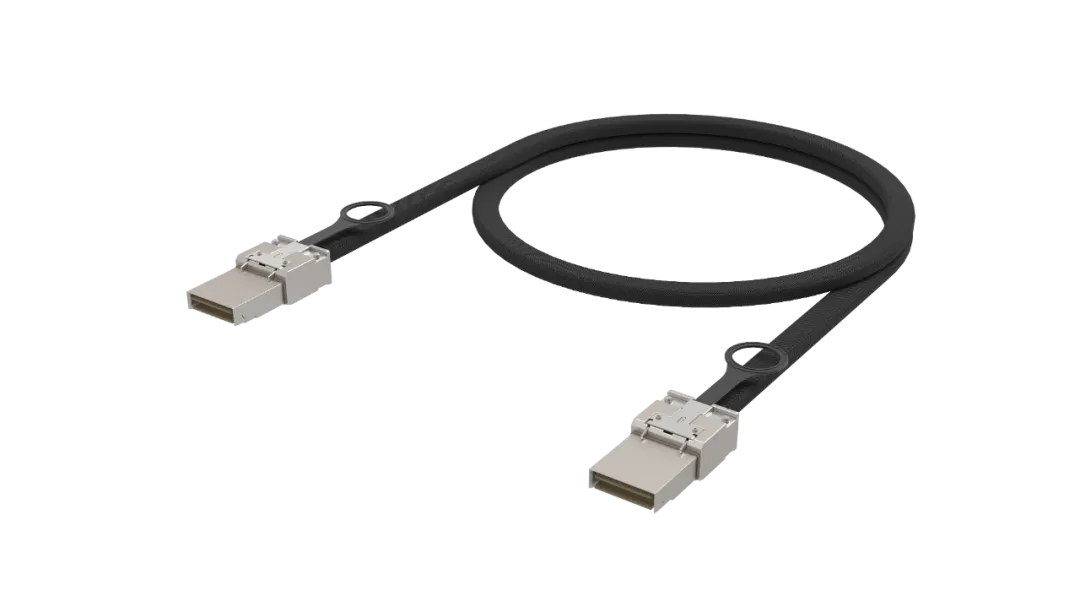

兆龍CDFPx16 （for PCIe 5.0）

符合 CopprLink? 內部及外部電纜規范的兆龍產品方案

目前，兆龍互連已經擁有較為豐富的服務器高速互連內外部連接產品方案。其中，兆龍高速互連外部線連接產品方案（比如：SFF-1032 CDFP x16 Cable Assembly for PCIe 5.0）主要用在 GPU 卡的擴展互連上；而兆龍高速互連內部線連接產品方案包括SFF-TA-1016MCIO 4X/8X/16X/24X Cable Assembly for PCIe 5.0，SFF-TA-1016 MCIO 4X/8X/16X/24X Cable Assembly for PCIe 6.0, SFF-TA-1016 MCIO 4X/8X/16X Connector for PCIe 5.0，SFF-TA-1016 MCIO 4X/8X/16X Connector for PCIe 6.0等。

SFF-1016 MCIO（Small Form Factor 1016 Memory Controller Input/Output）內部線是一種標準化的高速連接技術，主要應用于各種需要高效數據傳輸?shù)挠?jì)算機系統。以下是一些SFF-1016 MCIO內部線的具體應用場景：

CPU與記憶體之間的連接：

SFF-1016 MCIO內部線可以用于中央處理器（CPU）與動態隨機存取記憶體（DRAM）模組之間，提供高速且穩定的數據傳輸，提升系統整體性能。

CPU與加速器之間的連接：

在需要高計算能力的應用中，如人工智慧（AI）、機器學習（ML）和高性能計算（HPC），SFF-1016 MCIO內部線可以用于連接CPU與圖形處理單元（GPU）或?qū)Ｓ眉铀倨鳎_保高速數據傳輸和低延遲。

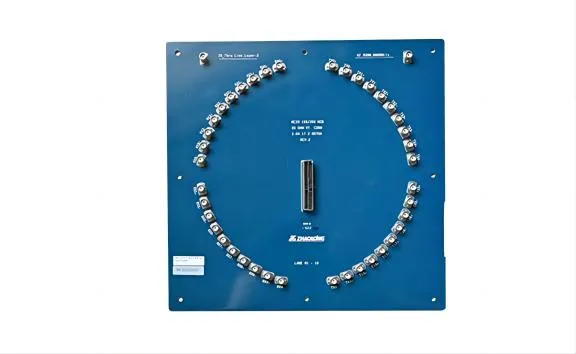

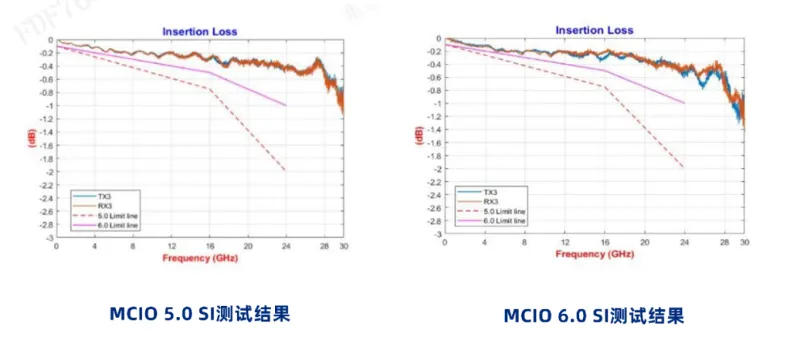

兆龍MCIO 4X/8X/16X SI Test Fixture For PCIe 5.0/6.0 SI高頻測試板

PS. 更多兆龍高頻測試版，請見兆龍官網。

處理器之間的直接通信：

在多處理器系統中，SFF-1016 MCIO內部線可以用于處理器之間的直接連接，支持快速數據交換和協同工作，減少數據傳輸瓶頸。

高速存儲系統連接：

SFF-1016 MCIO內部線可以用于連接高速存儲裝置，如固態硬碟（SSD）和NVM（非易失性記憶體）裝置，確保數據快速讀取和寫入，適用于數據密集型應用。

伺服器和數據中心內部通信：

在伺服器和數據中心中，SFF-1016 MCIO內部線可以用于不同計算模組、存儲模組及網絡模組之間的數據傳輸，優化內部通信效率，提升整體性能。

嵌入式系統：

在嵌入式系統中，SFF-1016 MCIO內部線可以用于連接不同的處理單元和外圍設備，確保系統的高效運行和數據處理能力。

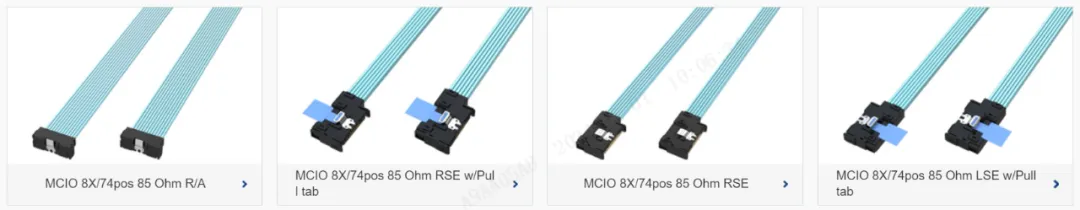

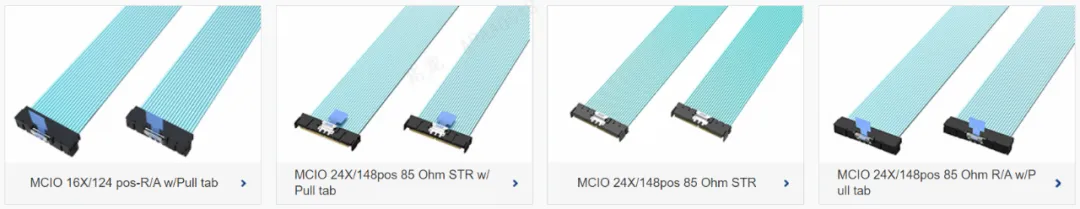

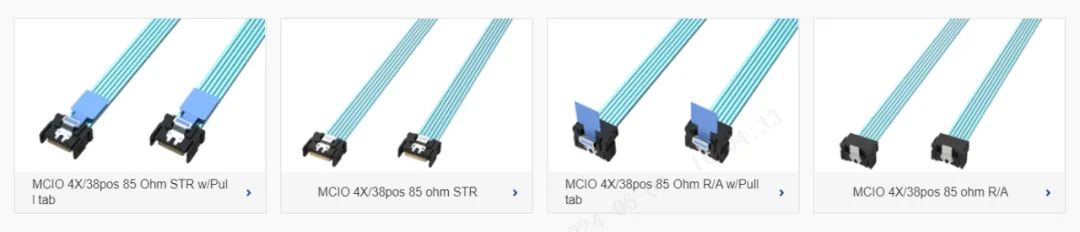

部分兆龍SFF-1016 MCIO內部線

高帶寬應用：

SFF-1016 MCIO內部線適合用于需要高帶寬和低延遲的應用，如視頻處理、科學計算和數據分析等領域，確保數據的快速傳輸和處理。

企業級存儲和計算設備：

在企業級存儲和計算設備中，SFF-1016 MCIO內部線可以用于連接高性能處理器和存儲系統，支持大規模數據處理和高效存儲管理。

這些應用場景展示了SFF-1016 MCIO內部線在各種需要高速和高效數據傳輸?shù)挠?jì)算機系統中的重要性和多樣化應用。

MCIO Cable Assembly 和 CDFP x16至CDFP x16

兆龍?zhí)峁┑?MCIO Cable Assembly 特性如下：

可支持30AWG 1M長距離應用
提供定制化方案
連接器腳距0.6mm，可選外殼長度從1.5mm到4.2mm
支持30~34AWG不同線規85ohm差分阻抗設計

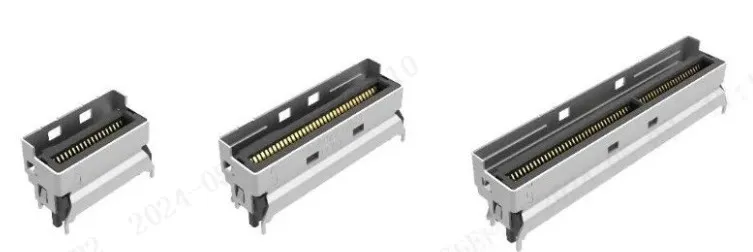

兆龍SFF-1016 MCIO連接器
SI 標準符合Internal Cable Specification for PCI Express 5.0 and 6.0 Rev0.7
可提供 4X (38Pos) , 8X (74Pos), 16X (124Pos) & 24X (148 Pos)
直頭 (STR) / 彎頭 (R/A) & 側出 (LSE/RSE)
結構尺寸完全符合 SFF-TA-1016（MCIO）標準

速率支持 PCI-e 5.0 32 GT/s 標準，可向下兼容 PCI-e 4.0
自研 LONGSPEED? HSC 裸線，提供低損耗，高質量的SI性能。

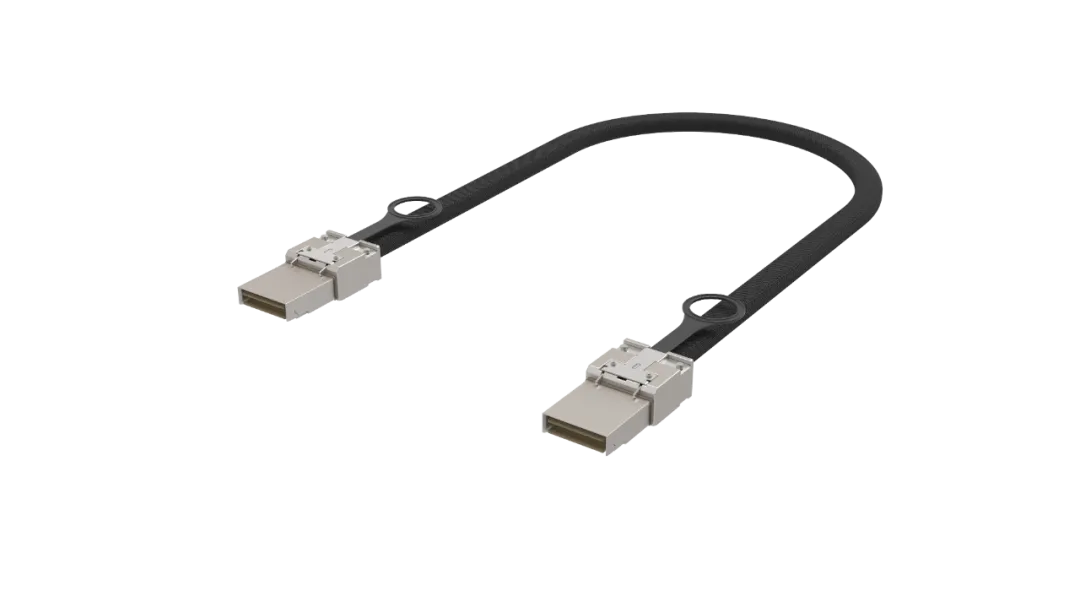

兆龍CDFP產品（for ACC)

兆龍CDFP產品 (for DAC)

兆龍CDFP x16 至 CDFP x16特性如下：

自研 LONGSPEED? HSC 裸線，功耗低（最大 0.125 瓦）；
符合 SFF-TA-1032 MSA 標準，支持 PCIe®Gen 5.0 標準；
數據傳輸速率滿足 PCIe 5.0 每通道32GT/s，超過 32GT/channel電氣性能要求；
電纜結構：帶金屬層和 PET 編織層的松散導線，提供0.5-2.0米長度，28 和 30 AWG的LSZH外護套產品，可應用于0-70℃的溫度。
