兆龍 B1 級阻燃數據電纜：構筑起堅實的安全防線

發布者：兆龍互連發布時間：2024-04-19

近年來，為確保公共場合人民群眾生命財產安全，建設及消防部門明確規定，在人員密集的諸如地鐵、機場、高層建筑等場所，需要采用高阻燃級別的 B1 級電線電纜。因此，在設計各類建筑體的綜合布線方案時， “阻燃” 已成為一個重要考慮因素。

關于 B1 級的阻燃標準

標準《建筑防火通用規范》GB 55037-2022 中第 10.2.2 條明確要求，地鐵工程中的地下電力電纜和數據通信線纜、城市綜合管廊工程中的電力電纜，應采用燃燒性能不低于 B1 級的電纜或阻燃型電纜。標準《民用建筑電氣設計標準》 GB 51348-2019 中，對重要公共建筑中的電線電纜的 “阻燃” 也有明確規定。

根據 GB 51348-2019 《民用建筑電氣設計標準》第 13.9.3 條，綜合布線系統的通信電纜和光纜應根據建筑物的重要性，選擇相應燃燒性能等級的通信電纜和光纜，并應符合下表中的規定。

GB 51348-2019 《民用建筑電氣設計標準》

GB 51348-2019 《民用建筑電氣設計標準》條文說明

B1 級阻燃性能的分級標準

GB/T 31247-2014《電纜及光纜燃燒性能分級標準》是中國國家標準，它旨在為電纜和光纜的燃燒性能提供分類和評估的依據。該標準將電纜和光纜按照其燃燒性能分為不同級別，有助于評估其在火災等緊急情況下的表現。

電纜及光纜燃燒性能等級判斷依據（來源：《GB 31247-2014》）

此外，根據GB 31247-2014, 電纜及光纜的燃燒性能等級附加信息包括燃燒滴落物/微粒等級、煙氣毒性等級和腐蝕性等級。

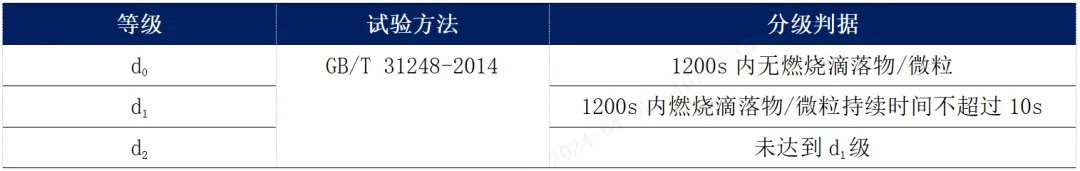

電纜及光纜的燃燒性能（滴落物）的等級判據（來源：GB 31247-2014）

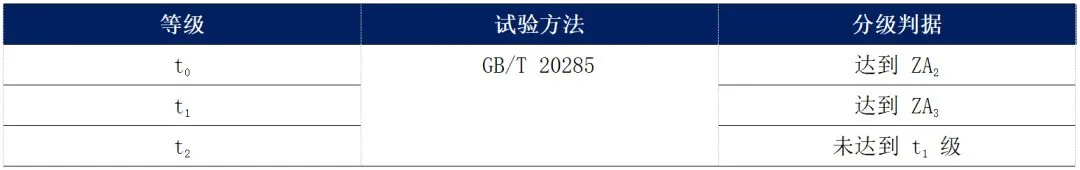

電纜及光纜的燃燒性能（煙氣毒性）的等級判據（來源：GB 31247-2014）

電纜及光纜的燃燒性能（腐蝕性）的等級判據（來源：GB 31247-2014）

兆龍 B1 級阻燃產品方案

與普通通信電纜不同的是，滿足 B1 級燃燒性能的兆龍數據電纜產品，在設計時主要關注以下兩個方面：

結構設計。高阻燃無鹵數字通信電纜通常有兩種設計方式。一種電纜的結構與常規非屏蔽 6 類的結構一致，但通過 B1 級阻燃測試的難度較大。為了達到 B1 級阻燃測試要求，這種電纜需要特別關注外護套材質的選用和線纜護套內的結構設計。另一種結構是在前一種設計的基礎上，增加一層阻燃屏蔽層，以阻止外部火焰侵入內部、引發更嚴重的燃燒。兆龍 B1 級阻燃數據電纜采用的就是這種結構。與前一種結構相比，由于有鋁箔屏蔽層或編織屏蔽層，采用這種結構的兆龍B1級阻燃數據電纜更容易通過 B1 級阻燃測試。
材料選用。對于采用第二種結構設計的電纜而言，通過 B1 級阻燃測試的關鍵是選對高阻燃的無鹵外護套材質。根據 GB 31247-2014，要使產品達到 B1 級的燃燒性能，數據電纜需要同時滿足燃燒時釋放氣體的毒性 t0 、腐蝕性 a1 以及滴落物等多項要求，因此，電纜所選用的所有材料均需為高阻燃無鹵環保型材料。針對非金屬材料，氧指數通常被視作衡量其阻燃性能的重要指標之一，對于數據電纜的阻燃性也有重要影響。具體來說，氧指數越高，數據電纜的阻燃性能越好。

表2 不同氧指數護套試驗方案測試結果（來源：《【學術精選】 B1 級燃燒性能的無鹵型非屏蔽 6 類數字通信電纜研制難點探討》，上纜所傳媒）

根據表 2 ，我們可以得出一個結論：不同的護套氧指數，對于數據電纜的阻燃測試指標有一定的影響。氧指數越高，數據電纜的阻燃性能越好。

兆龍 B1 級阻燃數據電纜在實際項目中的應用

兆龍互連能夠生產并提供滿足 B1 級阻燃要求的以太網數據電纜和總線電纜——兆龍 LONGTRONIC® 超 5 類及以上類別的軌交車輛以太網電纜和 LONGTRONIC®軌交車輛總線（CANBUS 和 WTB 等）電纜。兆龍 LONGTRONIC® 超 5 類軌交車輛以太網電纜和 LONGTRONIC® 軌交車輛總線（CANBUS 和 WTB 等）電纜均采用雙屏蔽結構，鍍錫銅編織率達到 85% 以上，數據傳輸能力穩定，電磁兼容性（EMC）性能優異。滿足 GB 31247-2014 標準，具有出色的 B1 級阻燃性能和穩定的數據傳輸能力，能夠滿足國內外地鐵站臺對于站臺安全和數據傳輸?shù)膰栏褚蟆Ｕ?B1 級阻燃電纜及光纜在保障安全、降低風險等方面意義重大，即使遭遇明火或高溫，也能最大限度減少火勢蔓延，為人員疏散和財產保護爭取時間。

兆龍互連 B1 級阻燃數據線纜適用于辦公場所、工業建筑群、民用住宅、數據中心、分布式樓宇設施等場所。目前，憑借其卓越的阻燃性能和傳輸特性，兆龍互連 B1 級阻燃數據線纜已在城市軌道交通等應用場景中得到廣泛應用。

關于兆龍互連及兆龍燃燒實驗室

兆龍互連，創建于 1993 年，是一家制造數據線纜及連接組件的高新技術企業，是中國通信標準化協會全權會員、數據電纜國家標準起草單位，是業內屈指可數能在全部工藝基礎上實現 400G/800G 連接解決方案的企業。公司創立近 30 年來，默默耕耘，點點積累，步步前行。核心技術和產品開發緊跟以太網技術變革。產品出口全球 100 多個國家和地區，在 5G 通信、云計算、數據中心、智慧城市、工業自動化、車聯網、智能家居、特種應用（醫療、風能、船用、機車、光伏、核電、航空航天）等各個領域擁有廣泛的應用。

作為獲 CNAS 認可的實驗室，兆龍研發實驗室（檢測中心）承擔新產品研發測試以及產品質量檢測任務。具備材料性能、機械性能、環境性能、傳輸性能、燃燒性能（包括 B1 級）、系統綜合性能等多種測試能力，具備銅纜系統和組件以及光纜系統和光器件的測試能力。兆龍互連研發實驗室（檢測中心）時刻關注行業最新技術動態以及國際國內行業標準的更新情況。能根據最新的熱點技術和標準要求建立相關實驗的測試能力。嚴格遵循 “行為公正，方法科學，堅持標準，測量準確” 的方針，保證測試過程合規，結果準確。所有測試數據都通過嚴謹科學的方法論進行分析論證，為新產品研發和產品質量保證提供數據支持。
