2024 年 9 月 4 日 - 6 日，中國通信學會 2024 年（43 屆）通信線路學術年會在山東威海召開。兆龍互連連接系統首席專家何方博士與其團隊的周欽陽、沈金濤共同完成的《直流供電條件下的數據電纜升溫特性研究》榮獲論文一等獎。

該研究構建了數據電纜直流供電時的升溫模型，并通過實驗詳盡測試了不同規格數據電纜承載直流電流時的升溫狀況。研究精確計算出電纜的升溫系數，揭示了導體線徑和屏蔽結構對電纜升溫的影響規律，即導體線徑較粗的電纜升溫低于線徑較細的電纜，帶有屏蔽結構的電纜升溫低于無屏蔽結構的電纜?；谶@些發現，研究針對不同功率需求的以太網供電應用場景，給出了數據電纜和跳線的具體規格建議，為以太網供電應用下的綜合布線提供指導，推動行業發展。

以下是該文章的主要內容概覽：

該研究構建了數據電纜直流供電時的升溫模型，指出當數據電纜成束捆扎安裝且進行遠程供電時，線束內層電纜散熱受阻，溫度上升至新熱交換平衡。

根據我們的試驗測試和分析，屏蔽結構電纜升溫低于同規格非屏蔽電纜，粗線徑電纜升溫低于細線徑電纜。

圖 14 通風環境電纜升溫曲線對比

（由左至右依次為：5e 類 U/UTP 0.45 mm、5e 類 U/UTP 0.5 mm、6 類 U/UTP 0.53 mm、6 類 U/UTP 0.57 mm、6 類 U/UTP 0.55 mm、6A 類 U/UTP 0.565 mm、6A 類 U/FTP 0.57 mm、6 類 F/UTP 0.565 mm、7A類 S/FTP 0.58 mm、7 類 S/FTP 0.56 mm、8.1 類 S/FTP 0.595 mm）

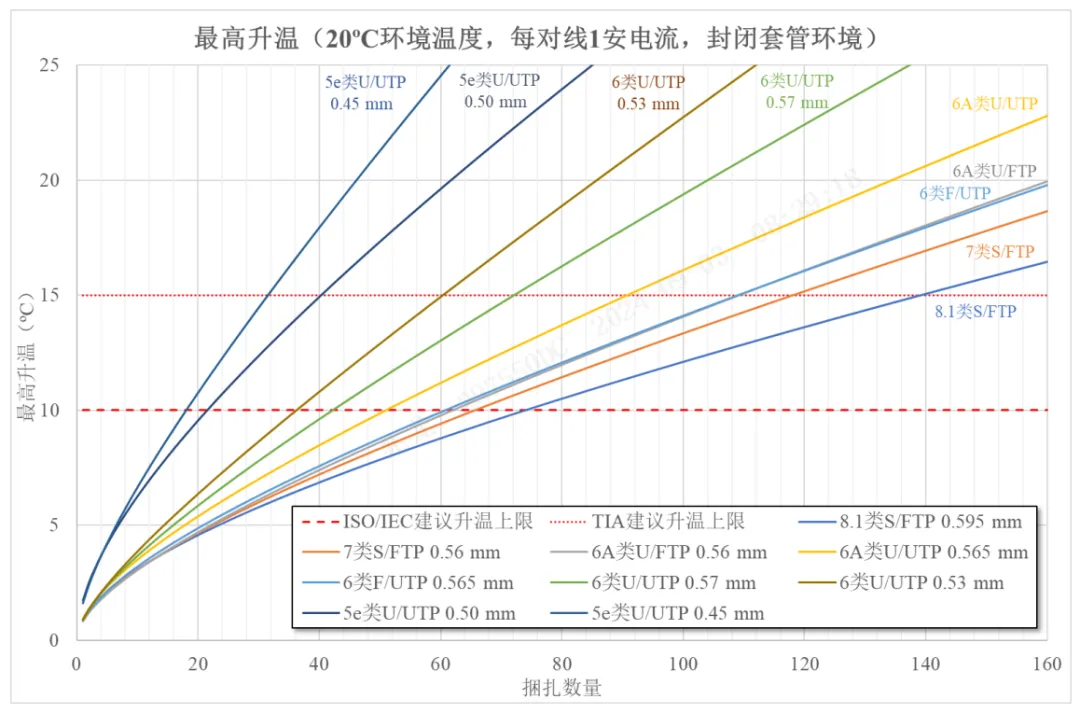

圖 15 電纜升溫曲線對比

（由左至右依次為：5e 類 U/UTP 0.45 mm、5e 類 U/UTP 0.5 mm、6 類 U/UTP 0.53 mm、6 類 U/UTP 0.57 mm、6A 類 U/UTP 0.565 mm、6 類 F/UTP 0.565 mm、6A 類 U/FTP 0.57 mm、7 類 S/FTP 0.56 mm、8.1 類 S/FTP 0.595 mm）

電纜升溫會影響導體電阻和插入損耗，需關注遠程供電時信道插入損耗在高溫時是否滿足標準限值要求。

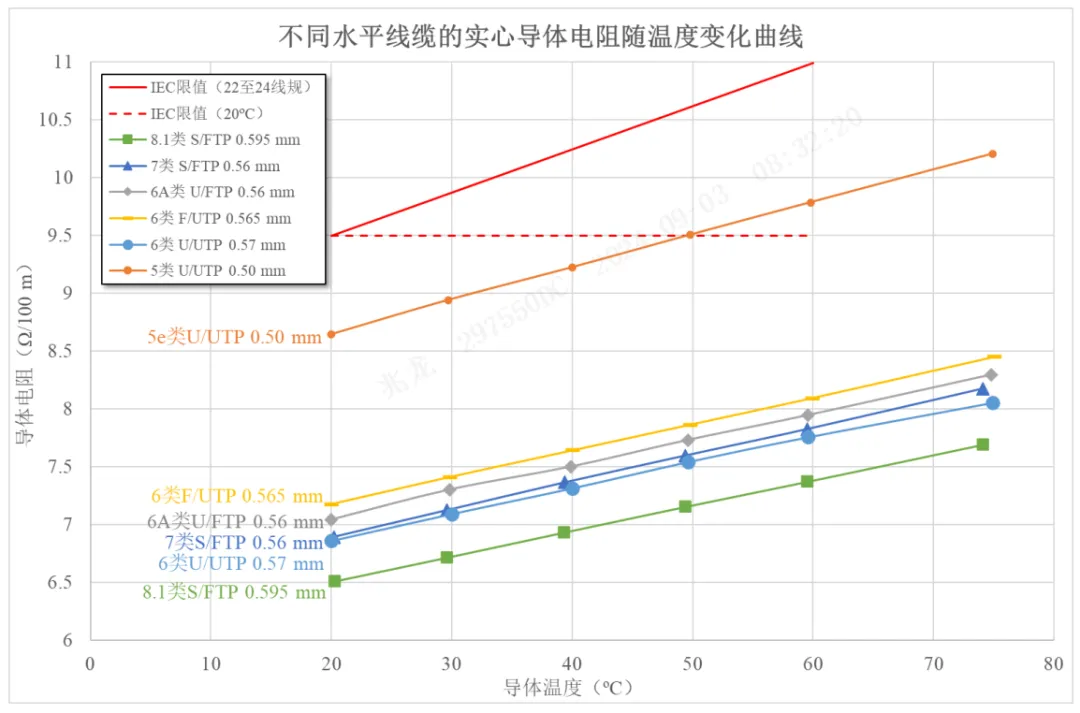

圖 22 不同水平線纜的導體電阻測量值

由圖可見，導體直徑是影響導體電阻值的重要因素，直徑越大電阻越小。

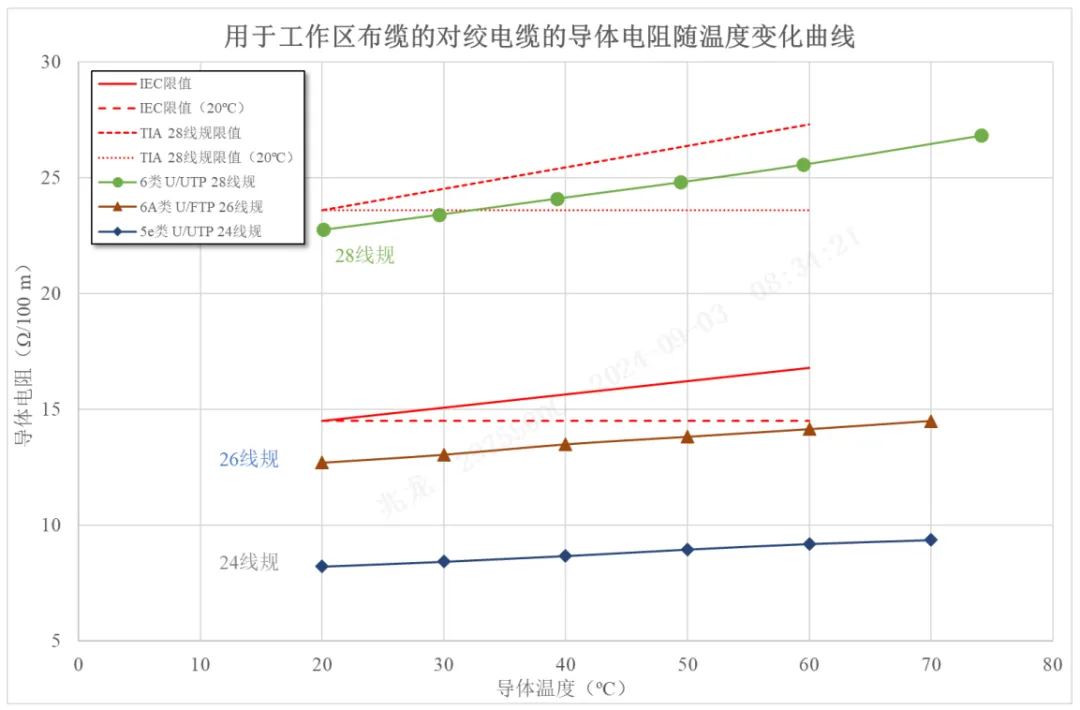

圖 23 不同工作區線纜的導體電阻測量值

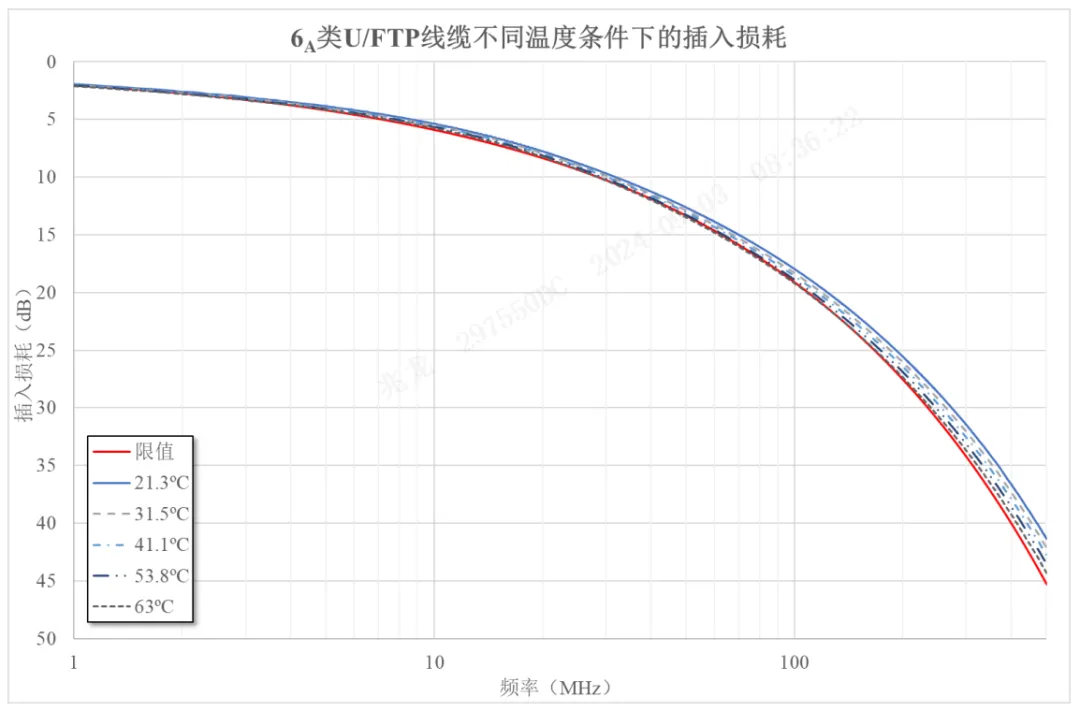

圖 26 6A 類 U/FTP 電纜在不同溫度條件下的插入損耗

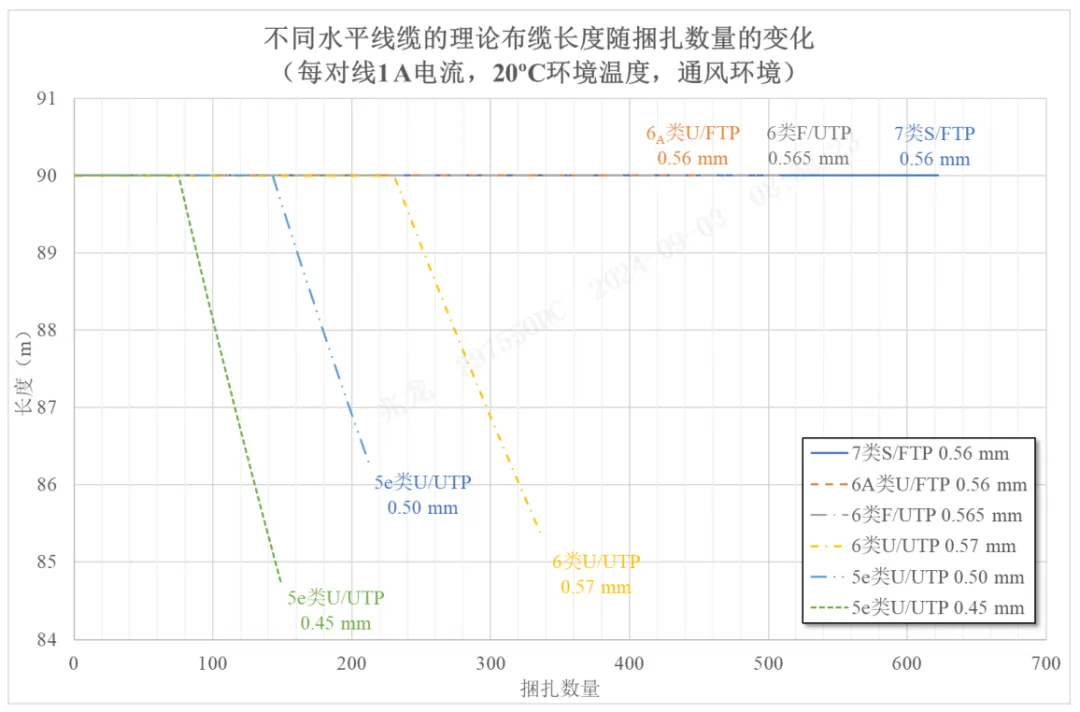

圖 30 布纜長度隨捆扎數量變化的關系（PoE Type 4，20℃環境溫度，通風環境）

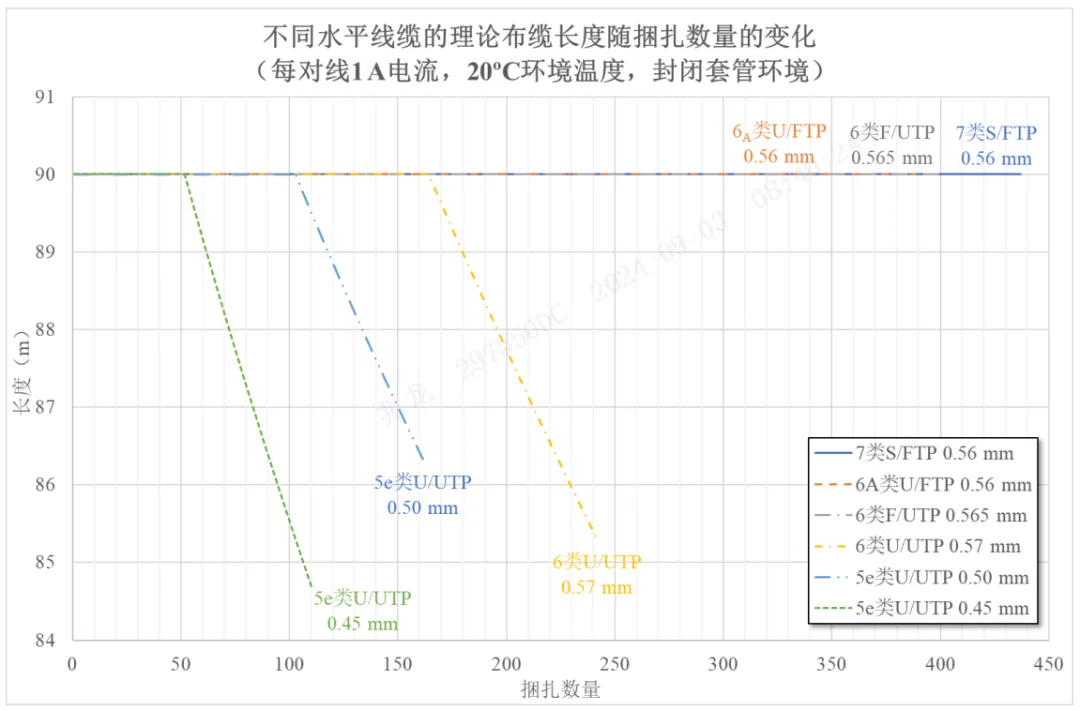

圖 31 布纜長度隨捆扎數量變化的關系（PoE Type 4，20℃環境溫度，封閉套管環境）

文章通過測試驗證不同數據電纜在直流供電下升溫情況，分析以太網供電應用時升溫特性。得出粗線徑、有屏蔽結構電纜升溫低的結論。在當前布線行業追求低成本、小線徑風向下，需考慮電纜升溫影響。對于最高功率需求場景（以太網供電 Type 4），建議用導體直徑不小于 0.56mm 的 6A 類屏蔽數據電纜等用于水平布纜，用特定 6A 類屏蔽跳線用于工作區布纜；較高功率需求場景（以太網供電 Type 3），可使用上述 6A 類或更高類別電纜及屏蔽跳線布纜，也可考慮特定 6 類電纜和跳線；功率需求不高場景（以太網供電 Type 1 和 2），對布纜電纜規格無特別建議，但不建議用導體直徑小于 0.45mm 的電纜用于水平布纜。

兆龍將以此次獲獎為契機，在電線電纜和綜合布線領域持續創新，為行業的發展提供有力支持，為中國的數字化建設貢獻自己的一份力量。
