當我們談及安裝綜合布線系統，電氣安全、通信質量和系統穩定性等要素是首要考慮的因素。為了驗證布線系統是否符合相關的要求，有必要進行相關的測試，光纖布纜的驗收測試可參照國際標準ISO/IEC 14763-3。
ISO/IEC 14763-3規定了檢查和測試已安裝的光纖布纜的方法，這些布纜是按照包括ISO/IEC 11801-1布纜標準等標準設計的。測試方法參考了現有的基于標準的程序。該標準最早于2006年6月發布，于2024年5月更新最新版本ISO/IEC 14763-3:2024。標準詳細說明了符合性、測試設備、測試、使用OTDR的安裝布線組件的性能評估以及測試結果記錄等內容。ISO/IEC 14763-3:2024版本標準主要更新內容如下：
在ISO/IEC 14763-3:2014里，有關塑料光纖布纜的相關內容為：在測試前，在沒有被測布纜系統的詳細信息的情況下，本部分中的某些測試方法可能同樣適用于塑料光纖布纜（例如：衰減的測試）。A4類塑料光纖的測試方法在IEC 60793-2-40中進行規定。
ISO/IEC 14763-3:2024剔除了ISO/IEC 14763-3:2014當中關于塑料光纖布纜的內容，塑料光纖布纜的管控標準將由IEC的其他標準予以規定。
從云計算到AI大數據的應用演化，光纖通信互連系統的通信速率的增速空前提升。在光纖通信系統提升速率的各種方式中，并行光纖一直以來都是很好的解決辦法。基于單通道速率的提升，并行光纖技術放大單通道速率以增加系統通信速率。與之對應，采用多芯光纖連接技術的MPO光纖耦合應用場景就顯得更為普遍。筆者以為，ISO/IEC 14763-3:2024增加測試MPO布纜系統的部分，也是基于目前光纖布纜的網絡應用的發展趨勢。

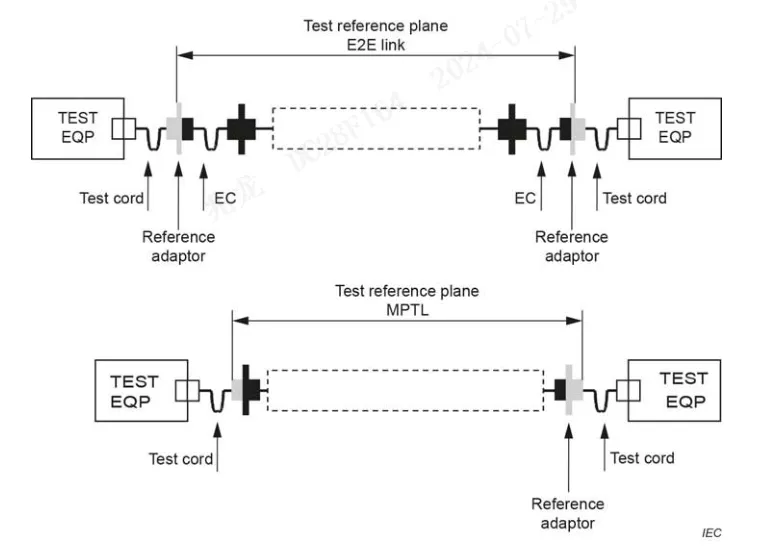

光源光功率計方法測試E2E（End-to-end，端到端)的鏈路以及MPTL(modular plug terminated link，模塊化插頭端接鏈路）的測試參考平面
來源：ISO/IEC 14763-3:2024
測量不確定度的具體研究報告參照IEC TR 61282-14:2024。造成測量不確定度的因素，包括環境（溫度和濕度）、操作員技能、測試方法、測量儀器、測試系統設置、布纜方式等。它們分別在不同環節和條件下對測量結果產生不確定度。

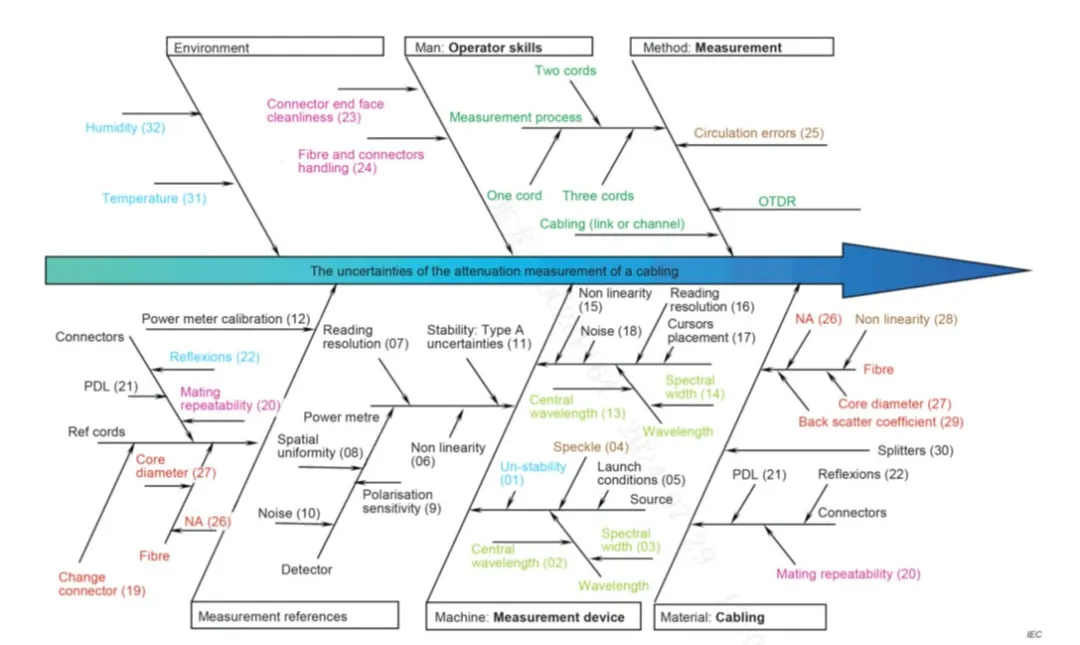

不確定度的來源分析之魚骨圖分析 來源：IEC TR 61282-14:2024
在ISO/IEC 14763-3:2024中，從第7.5條--第7.9條，從“光纖電纜的衰減”的測量不確定度到“本地和遠程測試接口的衰減”測試系統的測量不確定度，從“連接硬件的衰減”測試系統的測量不確定度到“連接硬件的回波損耗”測試系統的測量不確定度再到“光纖長度”測量的不確定度，每一種測試方法都涉及到了不同類型光纖（SMF 和 MMF）相關的測量參數及不確定度的分析。均有關于測試的假設條件，例如雙向測量、規定了最小動態余量、OTDR線性回歸的距離以及點間距離等, 例如在7.6.2、7.7.2中，都假設雙向測量，最小動態余量為10dB，OTDR線性回歸為100米，點間距離為1米（100個點）來計算95%可信度下的不確定度。
根據ISO/IEC 14763-3:2024中的第5.6.2 條“連接硬件的衰減要求”，不同類型連接器的主要性能要求是不同的。

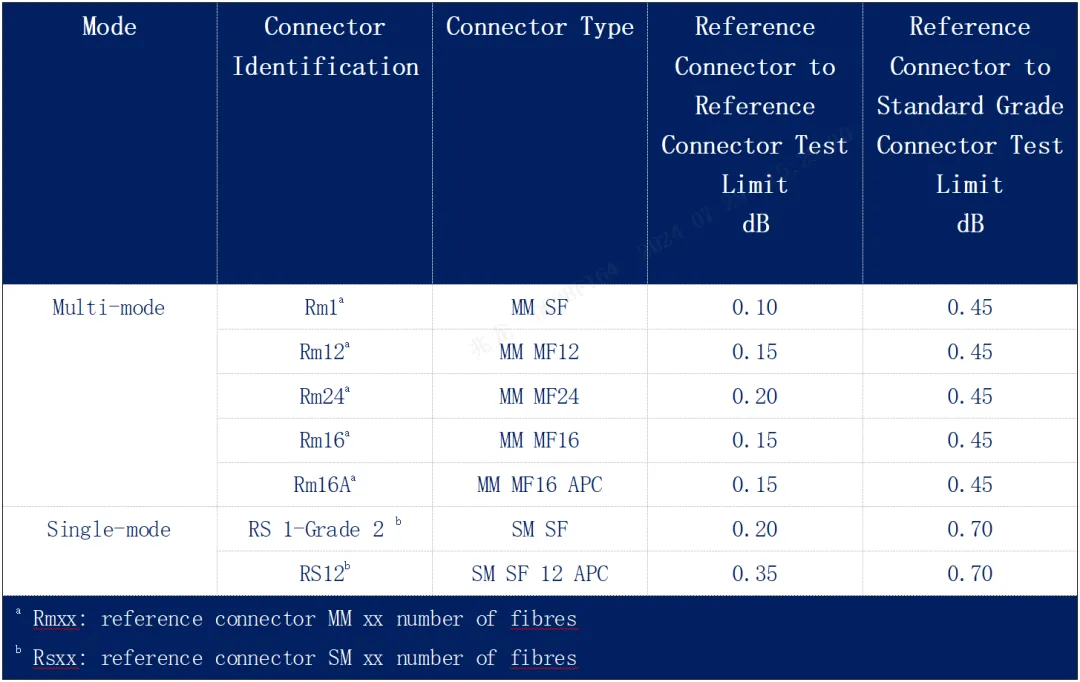

連接器識別和衰減測試限值
從上述所呈現的圖表數據中可以清晰地了解到，ISO/IEC 14763-3:2024對連接器的參考限值進行了更新。上圖的最右邊兩列分別為“基準連接器到基準連接器的測試限值”和“基準連接器到標準級連接器的測試限值”。以Rm1為例，使用帶有基準連接器的標準測試母線去測試帶有基準連接器的標準測試母線，其損耗上限是0.10dB；如果用基準級連接器的測試母線去測試標準級連接器，那它的上限是0.45dB。兆龍多模產品的上限為0.15dB，單模產品的上限為0.25dB。性能參數遠優于標準設定的參數要求。
又比如Rm24，使用帶有基準連接器的標準測試母線匹配測試標準測試母線的基準連接器，其損耗上限是0.20dB；如果用基準連接器的測試母線去測試標準級連接器，那它的上限是0.45dB。兆龍Z系列超低損光纖布纜系統方案中，24芯MPO/MTP多模連接器的最大損耗為0.20dB，符合標準測試母線的加工要求，具有在高品質要求下的性能優勢。

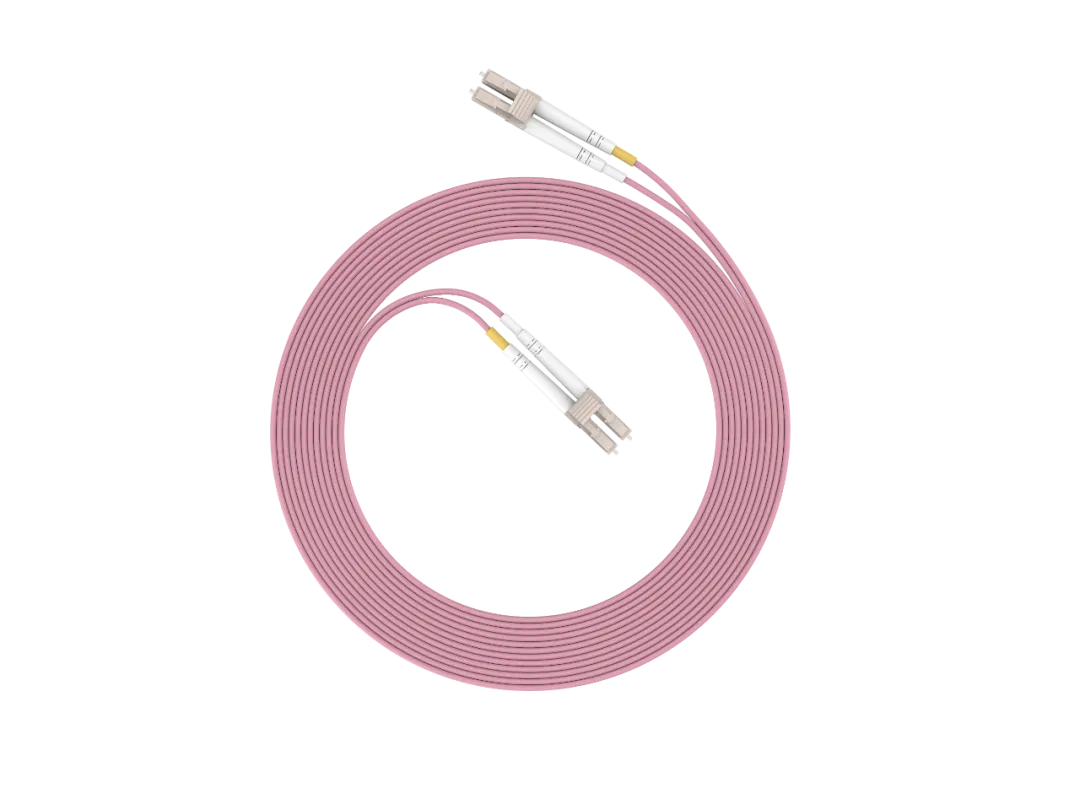

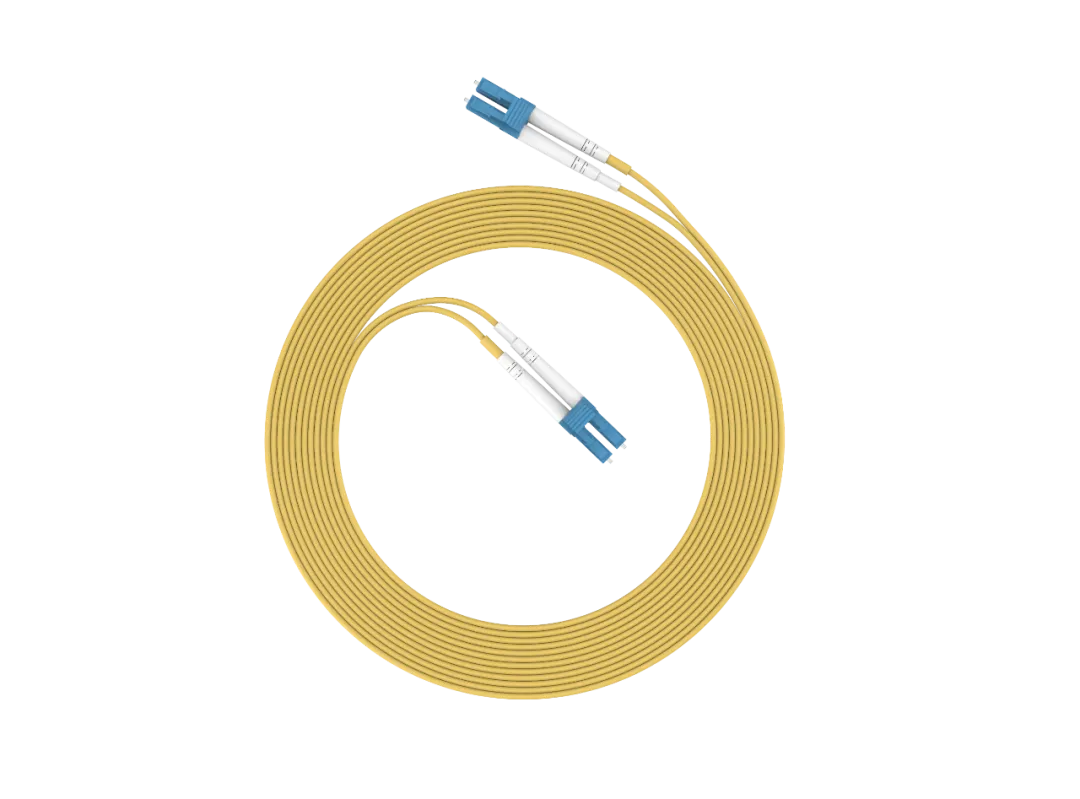

兆龍OS2光纖跳線、兆龍OM3光纖跳線和兆龍OM4光纖跳線（從左至右）
兆龍單模光纖布線系統采用高精密度陶瓷插芯，先進的研磨技術和設備，單芯光纖連接器的頂點偏移、光纖高度及曲率半徑技術參數符合GR-326-CORE及IEC 61755標準，多芯光纖連接器采用高精度MPO/MTP連接組件，符合并優于GR-1435-CORE和IEC 61754-7，重復對接性好，可靠性高。產品通過100%光學性能測試，低損耗，高回損，高可靠性，還精選彎曲不敏感類型單模光纖，適用于密集布線場景，降低運維難度。同時，采用優質環保材料，符合RoHS和REACH要求。
兆龍多模光纖布線系統提供全面的布線解決方案，包括滿足熔接需求的配線產品、高密度和超高密度的預端接光纖配線產品。具有時間和成本優勢，采用模塊化設計，即插即用，節省安裝時間，降低管理和維護成本，還支持定制各種長度、極性、芯數。其組件性能優異，精選的高性能和高可靠性連接組件符合并優于國際標準。連接器產品通過100%光學測試、具有3D保證，損耗低，系統性能優異，光纖性能滿足并優于IEC 60793-2-10標準，系統性能滿足并優于ISO/IEC 11801-1標準。

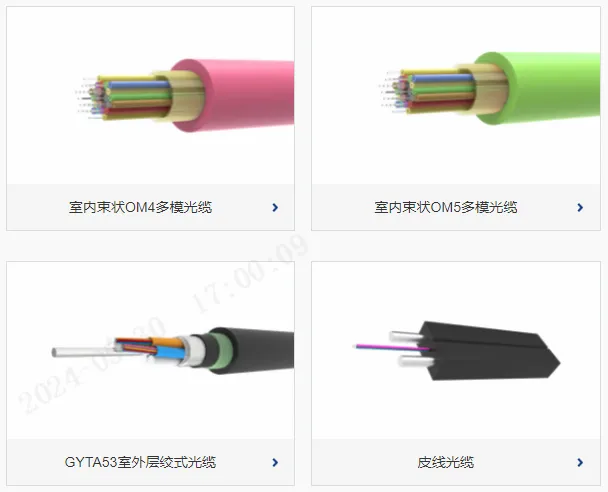

兆龍光纜
綜上所述，ISO/IEC 14763-3:2024標準的不斷更新與完善，為光纖布線系統的測試提供了更為嚴格和精確的規范。兆龍光纖布線產品在遵循這一標準的基礎上，展現出了出色的性能和優勢，為各行業的通信需求提供了可靠的保障。隨著技術的不斷進步，相信未來的光纖布線領域?qū)瓉砀嗟膭?chuàng)新與發展，為人們的生活和工作帶來更高效、更穩定的通信體驗。敬請關注下篇文章呦~
