根據國標GB/T 18233.1-2022，網絡跳線的性能直接決定了整個信道的性能。相對于系統中的固定線纜，跳線的移動、增加和變動對信道傳輸性能的風險更大。
那么，什么是網絡跳線？網絡跳線包括哪些種類？什么是極細跳線？極細跳線可以替代普通跳線嗎？極細跳線和普通跳線有什么區別？使用極細跳線應遵循什么技術規范？6 類跳線和 5e 類跳線有什么不同？6 類跳線和 6A 類跳線有什么不同？網絡跳線的測試標準是？
...
以上問題請參見本文。
根據GB/T 18233.1-2022 標準，跳線的定義是：跳線，至少有一個端接的線纜、線纜元素或線纜單元。
其中，相關跳線的定義還有設備跳線、快接跳線、匯集點跳線和壓接跳線。
設備跳線（equipment cord）：將一個配線區中布纜子系統的一端連接到傳輸設備的跳線。
快接跳線（patch cord）：用于交叉連接的跳線。
匯集點跳線 （consolidation point cord）：匯集點和終端設備插座之間的線纜連接。
壓接跳線：用于交叉連接的不帶連接器的線纜、線纜單元或線纜元素。

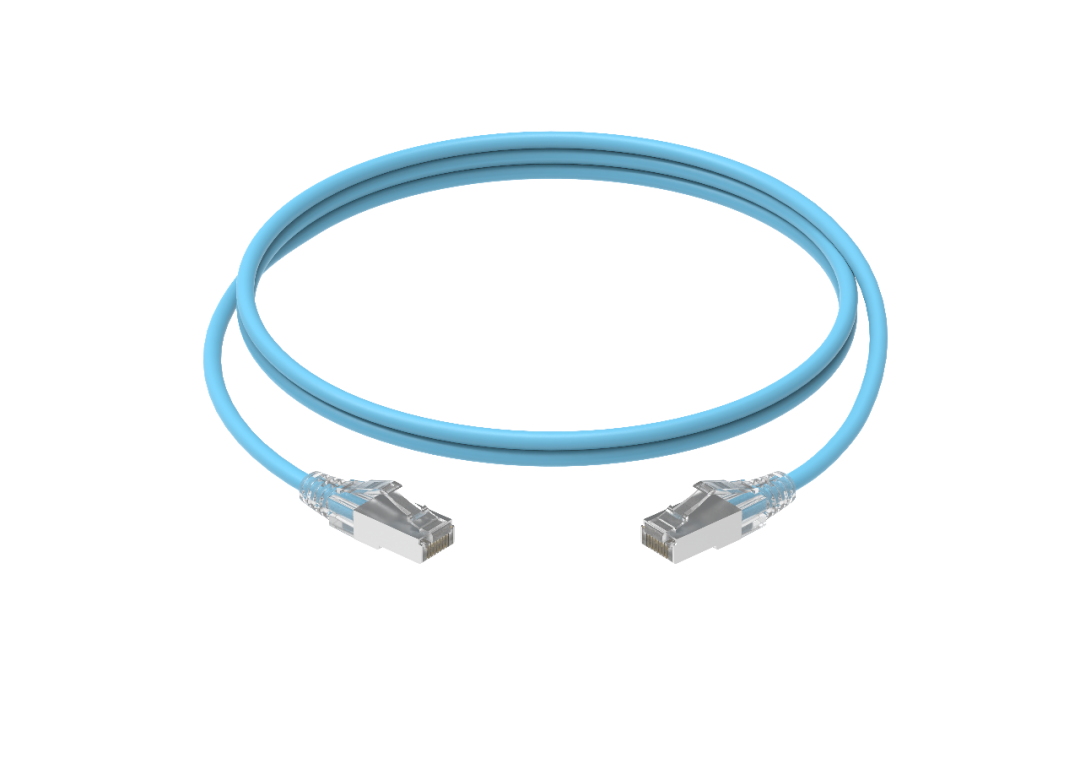

圖為兆龍 28 線規的 6A 類屏蔽極細跳線（欲購買，可點擊此處，直達兆龍tm旗艦店）
網絡跳線有多種類型。
根據網絡線傳輸速率分的話，常見的網絡跳線包括：
5e 類跳線：使用 5e 類電纜，支持千兆網絡傳輸，是較常用的網絡跳線。
6 類跳線：使用 6 類電纜，支持千兆網絡傳輸，比超五類跳線更加穩定和高速。
6A 類跳線：使用 6A 類電纜，支持萬兆網絡傳輸，適用于高要求的數據中心等場景。
7 類 和 7A 跳線：分別使用 7 類/ 7A 電纜，支持萬兆網絡傳輸，但是其連接器的插針分配方式不同，不能與其他類型跳線混用。
8 類跳線：使用 8.1 或者 8.2 類電纜，支持 25 G / 40 G 網絡傳輸，適用于極高要求的數據中心等場景。
根據屏蔽結構分類的話，常見的網絡跳線可分為：
1. 單屏蔽網絡跳線；
2. 雙屏蔽跳線；
3. 非屏蔽網絡跳線。
根據線規來分的話，常見的網絡跳線線規有：24線規, 26線規, 28線規。
根據網絡跳線的功能和外觀來分的話，常見的網絡跳線一般有: 注塑型網絡跳線、組裝型透明護套跳線和鎖扣式安全跳線等。
注塑型網絡跳線的優點是性能穩定、美觀度較好；其缺點是由于機器注塑導致線的排序會有變化，實際測試性能略差一些，由于尾套是注塑的，使用時間長容易造成尾套斷裂，外護套脫落。

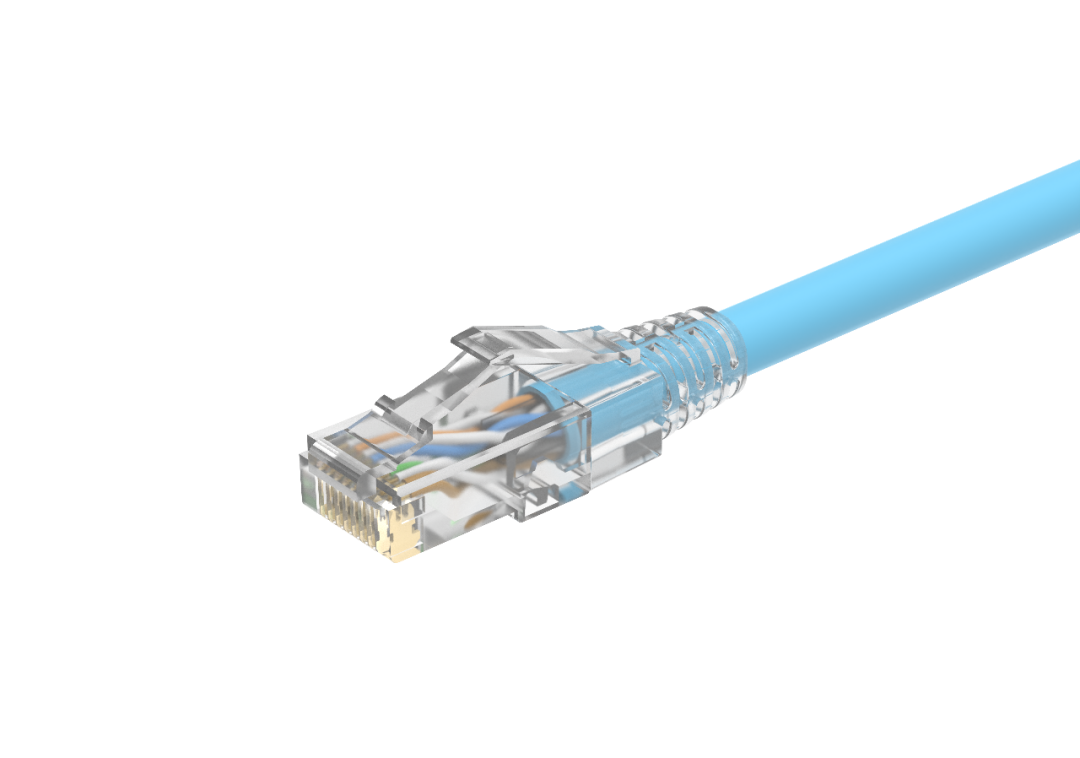

圖為兆龍 6 類 非屏蔽跳線（組裝型透明護套跳線）
組裝型透明護套跳線的優點是外觀漂亮、手感舒適、使用方便，相比注塑型網絡跳線，組裝型透明護套跳線因為帶有水晶頭彈片保護，其水晶頭的使用壽命更長、尾套的外護套不容易脫落，福祿克的測試性能更好。
鎖扣式安全跳線主要用于重要的安全部門，通過鎖扣式的安全跳線，使該跳線插入之后，未經有鑰匙的 IT 管理人員允許，是不能夠進行自由拔插的，每一根跳線都需要 IT 管理人員通過鑰匙進行操作，如保密安全部門、部隊等設密單位、重要的金融部門等。
目前，兆龍是國內少數有能力設計制造 5e 類、6 類、 6A 類、7 類、7A 類乃至 8 類數據電纜的企業，能夠滿足 5G 時代新的數據傳輸需求，以及智能制造、工業自動化等高端工業場景，且公司 6A 類及以上數據電纜銷售收入占比逐年提升。兆龍可以批量生產 5e 類、6 類和 6A 類網絡跳線，且可以提供 8.1 類網絡跳線， 其中，網絡跳線的線規范圍包括 23 線規 -- 30 線規。此外，兆龍已經批量生產的網絡跳線有注塑型網絡跳線、組裝型透明護套跳線和鎖扣式安全跳線等。
注：28 線規 -- 30 線規乃至更大線規的的網路跳線通常被稱為“極細跳線”。
極細跳線是網線的一種，在外徑上要細于普通網線，與普通網線一樣可用于兩個電子設備之間的連接，以實現各種信號的傳輸。
我們通常用 AWG（American Wire Gauge）來表示網線的粗細規格，普通網線為24 線規和 26 線規，而極細跳線一般為 28 線規。 極細跳線（28線規）相對普通網線來說是一種經濟高效且便捷的升級，它比普通網線細 40%，更適合在狹小空間中使用，多被用于數據中心高密度布線。在數據中心，因為空間有限、一般作高密度布線，極細跳線可以減少機柜內線纜擁擠問題，改善機柜內氣流的流通，有助于機柜內設備和線纜的散熱。
注：一般來講，環境溫度越高，設備越容易出現問題。如果不是應用于異常高溫環境，使用極細跳線是沒有問題的。
兆龍目前可以提供的極細跳線線規是 28 線規 和 30 線規。
使用極細跳線應遵循什么技術規范？
根據 ISO / IEC 11801 - x 系列（ GB/T 18233 系列）以及 TIA-568.2-D 標準，通常要求在工作區布纜中使用 22 線規至 26 線規的跳線線纜，以符合標準中參考實現的布線規范。
在信道中如果要使用 28 線規跳線，那么布線設計需要按照 ISO / IEC 11801-2 中的參考實現要求或者 TIA-568.2-D Annex G中的或規范性要求，嚴格控制 28 線規跳線線纜的直流電阻、插入損耗、以及 28 線規極細跳線對信道插入損耗的貢獻值。在任一個信道配置中，能使用的 28 線規跳線的最長長度需要根據永久鏈路的特性并根據布線系統的預期最高工作溫度進行嚴謹?shù)挠嬎恪?/span>

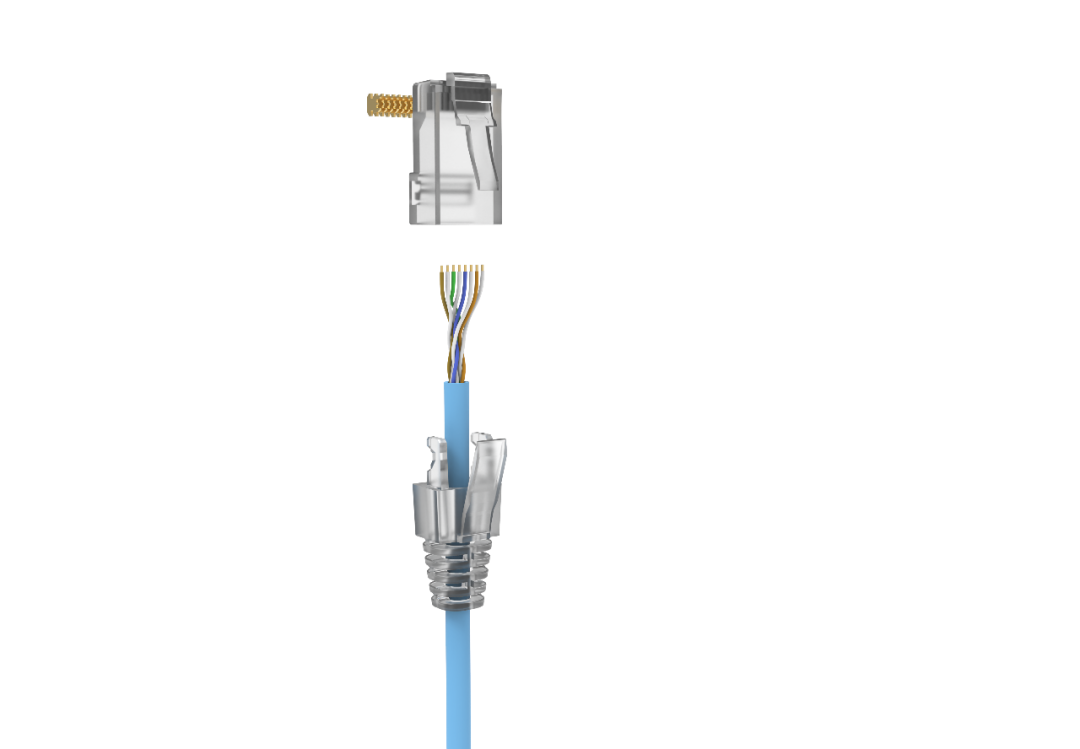

兆龍6類非屏蔽極細跳線爆炸圖（欲購買，可點擊此處，直達兆龍tm旗艦店）
6 類 跳線和 5e 類、6A 類 跳線有什么區別？
6A 類跳線的最高工作頻率為 500 MHz，合規的 6A 類跳線可以和合規的 6A 類永久鏈路組成合規的 6A 類信道。6A 類跳線的特性可以向下兼容 6 類和 5e 類跳線。
6 類跳線的最高工作頻率為 250 MHz，合規的 6 類跳線可以和合規的 6 類永久鏈路組成合規的 6 類信道。6 類跳線的特性可以向下兼容 5e 類跳線。

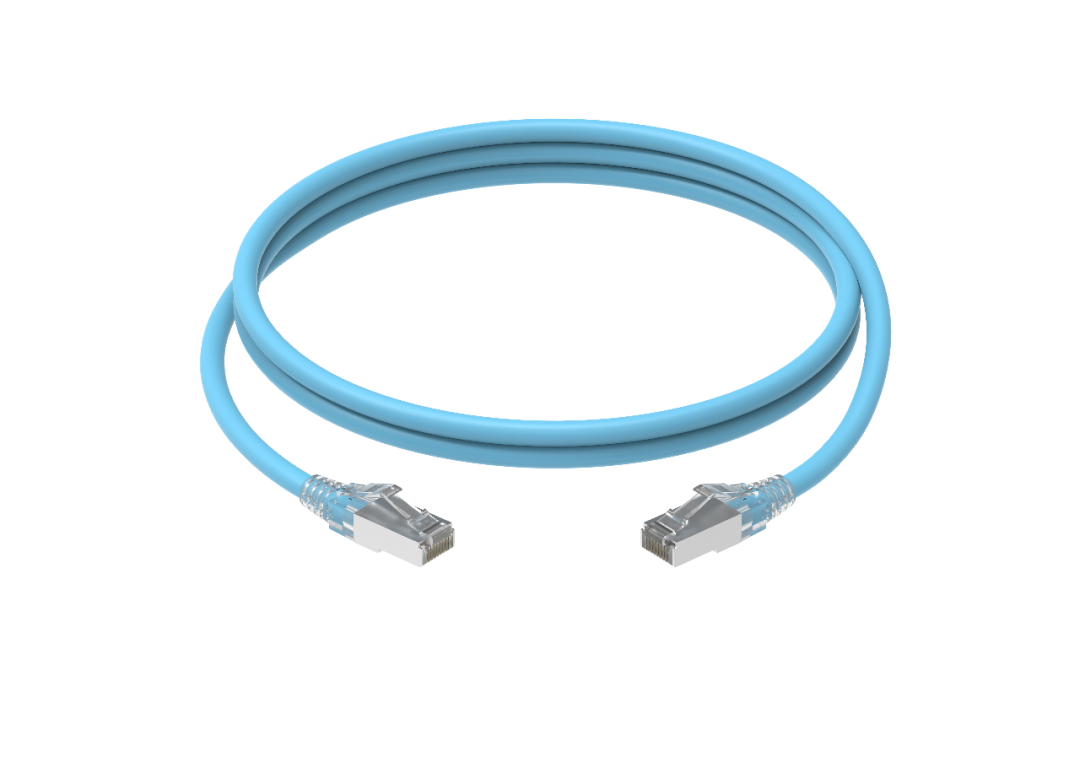

兆龍6A類屏蔽跳線（欲購買，可點擊此處，直達兆龍tm旗艦店）
5e 類跳線的最高工作頻率為 1000 MHz，合規的 5e 類跳線可以和合規的 5e 類永久鏈路組成合規的 5e 類信道。
網絡跳線的測試標準是？
網絡跳線的測試標準是 IEC 61935-2 和 TIA-568.2-D Annex C.5。
好了，本期科普到此為止，更多網絡跳線的科普（比如：網絡跳線的測試方法和步驟，優質網絡跳線的挑選方法等等）敬請期待下期文章吧。如有疑問或者購買需求，請后臺私信我們哦。
