主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ22mm 行星減速箱(PD版)
概述

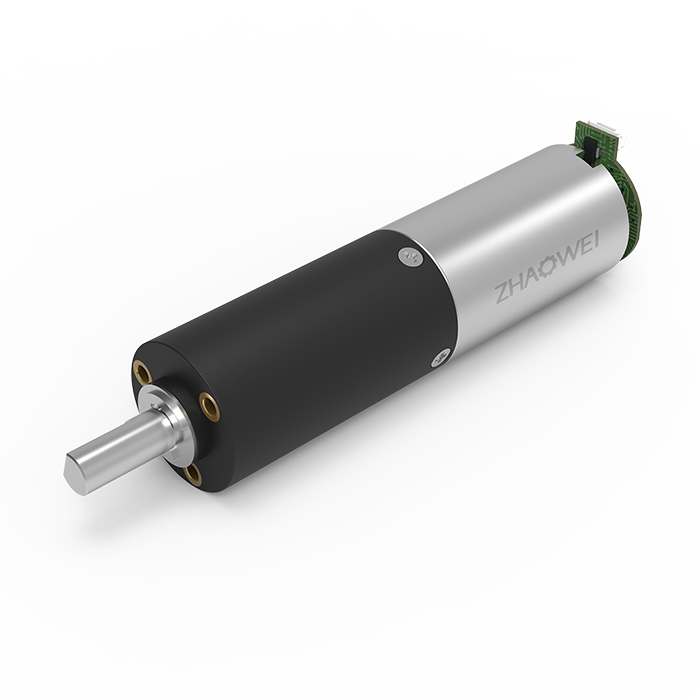

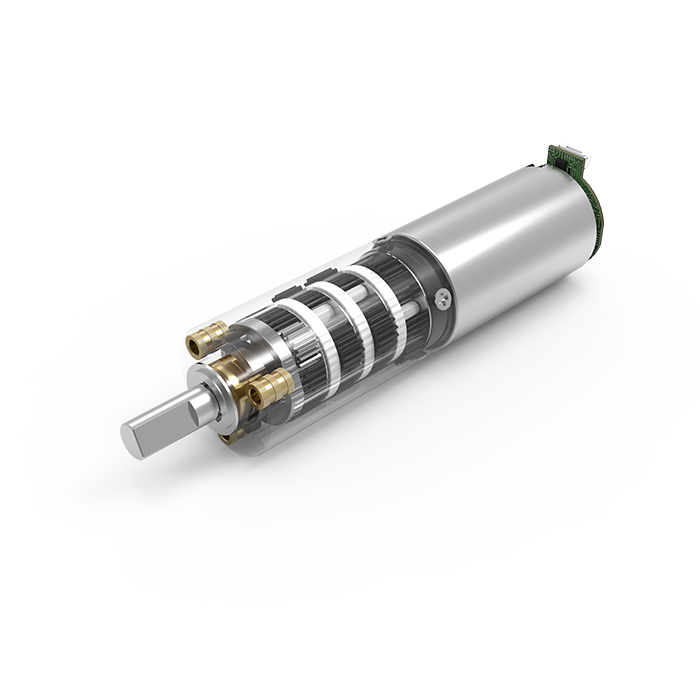

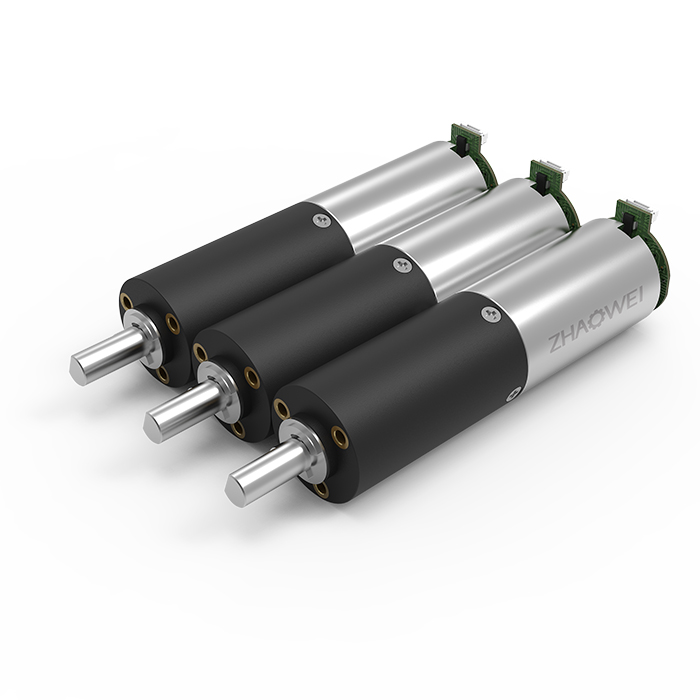

Φ22mm 行星減速箱(PD版)

產品型號:ZWBPD022022

直徑(mm):22

長度(mm):19.1~41

傳輸功率(W):0.5~4.5

額定容許力矩(Nm):0.5

環境溫度(℃):-20~+85

輸出端軸承:滾動軸承/滑動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、6 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率(W) 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5
最大瞬時傳輸功率(W) 4.5 4.5 4.5 4.5
額定容許力矩(Nm) 0.5 0.5 0.5 0.5
最大瞬時轉矩(Nm) 1.5 1.5 1.5 1.5
最大效率(%) 85 73 65 58
空載平均空回(°) ≤3 ≤3 ≤3 ≤3
最大軸向動態載荷(N) 80 80 80 80
最大徑向載荷(離法蘭4mm處)(N) 含油滑動軸承:≤50N?? 滾動軸承:≤100N
齒輪箱長度L1(mm) 19.1 26.4 33.7 41
重量(G) 53 65 76 88

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBPD022022-4 24.0 1886 100 1675 295 160 15.7 57.5 5000 15000 4 19.1
ZWBPD022022-6 24.0 1258 100 1117 295 240 23.5 5000 15000 6
ZWBPD022022-16 24.0 472 110 419 295 512 50.2 64.8 5000 15000 16 26.4
ZWBPD022022-24 24.0 314 110 279 295 768 75.3 5000 15000 24
ZWBPD022022-36 24.0 210 110 186 295 1152 113.0 5000 15000 36
ZWBPD022022-64 24.0 118 120 105 295 1350 132.4 72.1 5000 15000 64 33.7
ZWBPD022022-96 24.0 79 120 70 295 2025 198.6 5000 15000 96
ZWBPD022022-144 24.0 52 120 47 295 3038 297.9 5000 15000 144
ZWBPD022022-216 24.0 35 120 31 295 4556 446.8 5000 15000 216
ZWBPD022022-256 24.0 28 120 26 300 4050 397.2 79.4 5000 15000 256 41
ZWBPD022022-384 24.0 19 120 17 300 5000 490.4 5000 15000 384
ZWBPD022022-576 24.0 13 120 12 300 5000 490.4 5000 15000 576
ZWBPD022022-864 24.0 8 120 8 300 5000 490.4 5000 15000 864
ZWBPD022022-1296 24.0 6 120 5 300 4500 441.3 5000 15000 1296
*注:以上具體參數可根據客戶要求定制。

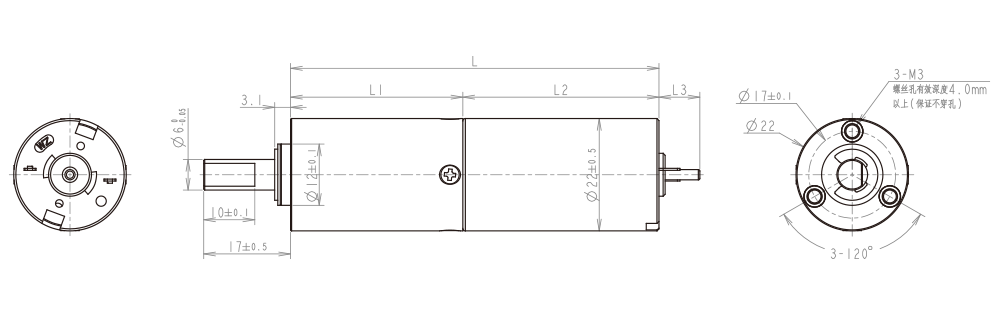

設計圖紙
