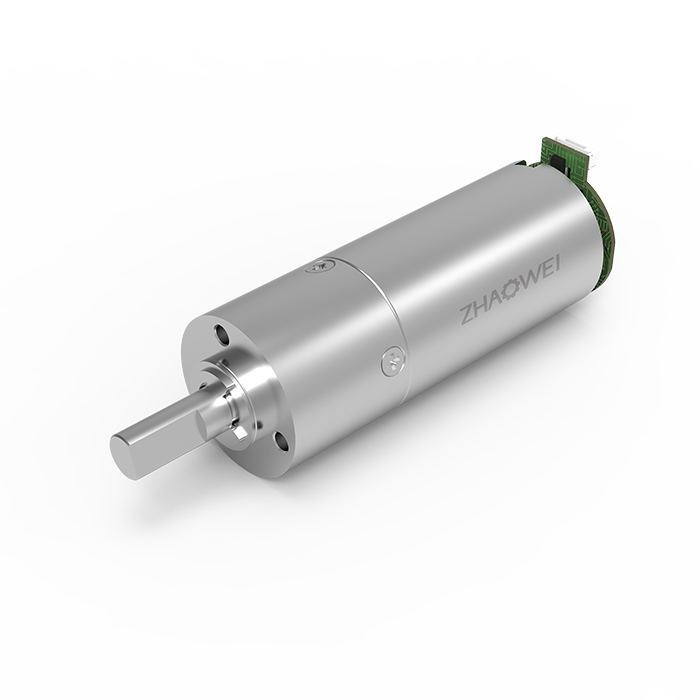

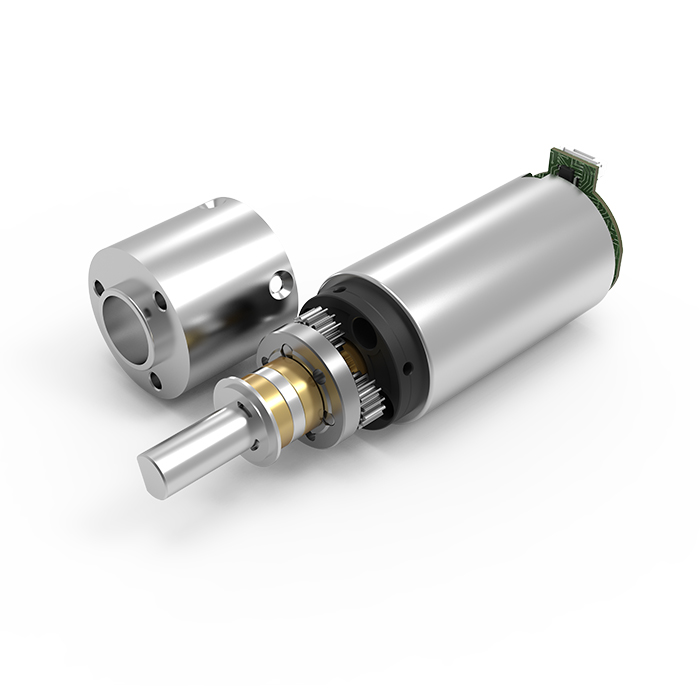

概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4、6 | 16、24、36 | 64、96、144、216 | 256、384、576、864、1296 |
| 最大傳連續輸功率（W） | 0.5~4.5 | 0.5~4.5 | 0.5~4.5 | 0.5~4.5 |
| 最大瞬時傳輸功率（W） | 4.5 | 4.5 | 4.5 | 4.5 |
| 額定容許力矩（Nm） | 1.5 | 1.5 | 1.5 | 1.5 |
| 最大瞬時轉矩(Nm) | 3.6 | 3.6 | 3.6 | 3.6 |
| 最大效率(%) | 90 | 85 | 80 | 75 |
| 空載平均空回(°) | ≤2 | ≤2 | ≤2 | ≤2 |
| 最大軸向動態載荷（N） | 40 | 40 | 40 | 40 |
| 最大徑向載荷（離法蘭4mm處）(N) | 含油滑動軸承：≤120N?? 滾動軸承：≤170N | |||
| 齒輪箱長度L1(mm) | 19.1 | 26.4 | 33.7 | 41 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長 L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBMD022022-4 | 24 | 1886.36 | 100 | 1675.00 | 295 | 160 | 15.69 | 57.5 | 15000 | 36000 | 4 | 19.1 |
| ZWBMD022022-6 | 24 | 1257.58 | 100 | 1116.67 | 295 | 240 | 23.54 | 15000 | 36000 | 6 | ||
| ZWBMD022022-16 | 24 | 471.59 | 110 | 418.75 | 295 | 512 | 50.21 | 64.8 | 15000 | 36000 | 16 | 26.4 |
| ZWBMD022022-24 | 24 | 314.39 | 110 | 279.17 | 295 | 768 | 75.32 | 15000 | 36000 | 24 | ||
| ZWBMD022022-36 | 24 | 209.60 | 110 | 186.11 | 295 | 1152 | 112.98 | 15000 | 36000 | 36 | ||
| ZWBMD022022-64 | 24 | 117.90 | 120 | 104.69 | 295 | 1350 | 132.39 | 72.1 | 15000 | 36000 | 64 | 33.7 |
| ZWBMD022022-96 | 24 | 78.60 | 120 | 69.79 | 295 | 2025 | 198.59 | 15000 | 36000 | 96 | ||
| ZWBMD022022-144 | 24 | 52.40 | 120 | 46.53 | 295 | 3037.5 | 297.89 | 15000 | 36000 | 144 | ||
| ZWBMD022022-216 | 24 | 34.93 | 120 | 31.02 | 295 | 4556.25 | 446.83 | 15000 | 36000 | 216 | ||
| ZWBMD022022-256 | 24 | 28.19 | 120 | 26.17 | 300 | 4050 | 397.18 | 79.4 | 15000 | 36000 | 256 | 41 |
| ZWBMD022022-384 | 24 | 18.80 | 120 | 17.45 | 300 | 6075 | 595.78 | 15000 | 36000 | 384 | ||
| ZWBMD022022-576 | 24 | 12.53 | 120 | 11.63 | 300 | 9112.5 | 893.66 | 15000 | 36000 | 576 | ||
| ZWBMD022022-864 | 24 | 8.35 | 120 | 7.75 | 300 | 12000 | 1176.84 | 15000 | 36000 | 864 | ||
| ZWBMD022022-1296 | 24 | 5.57 | 120 | 5.17 | 300 | 10000 | 980.70 | 15000 | 36000 | 1296 | ||
*注：以上具體參數可根據客戶要求定制。
設計圖紙
查看詳情
資料下載
Φ22mm 行星減速箱（MD版）規格書
