股票代碼  003021
主頁 > 產品中心 > 微型減速箱 > 行星減速箱(高性能版) > Φ38mm 行星減速箱(SMD系列)
概述

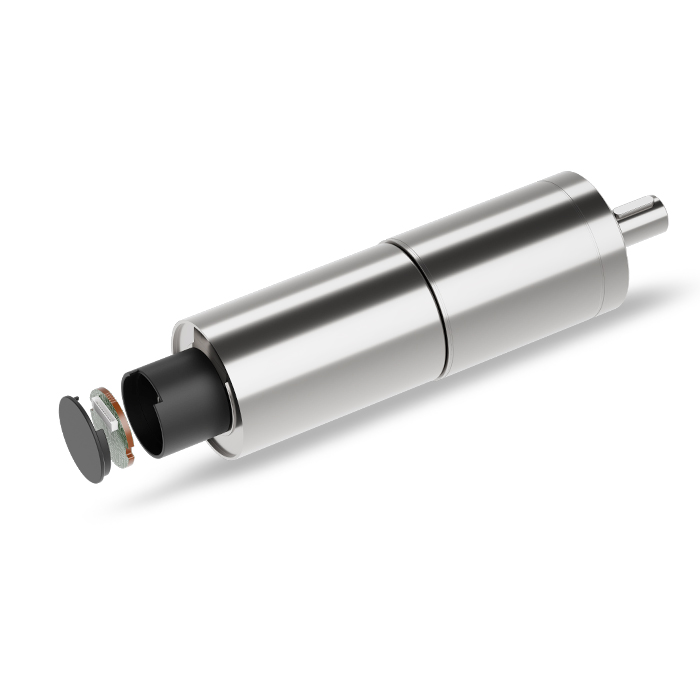

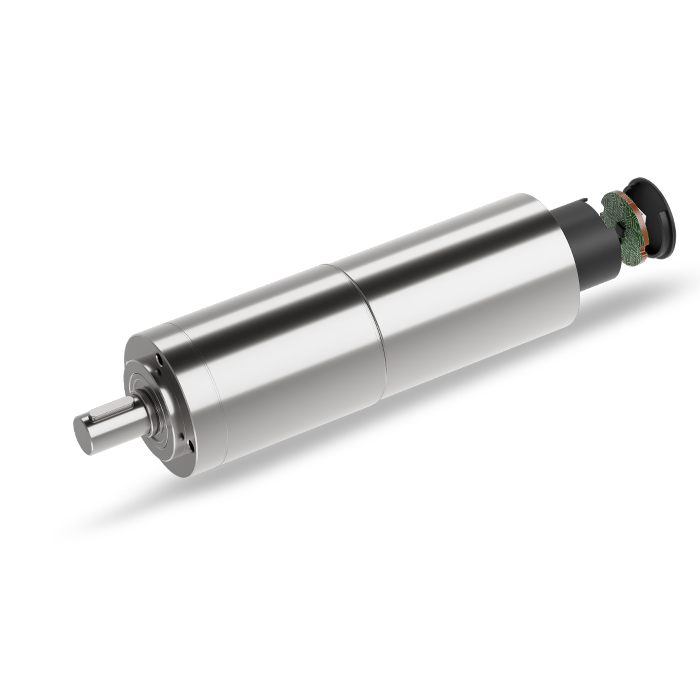

Φ38mm 行星減速箱(SMD系列)

型號:ZWSMD038038

直徑(mm):37

長度(mm):32.3~52.9

最大傳輸功率(W) :185

最大連續轉矩(Nm):9.3

最高連續輸入轉速(rpm):7000

環境溫度(℃) :-40~+100

輸出端軸承:滾珠軸承

* 該齒輪箱可根據客戶要求定制,并與對應電機整體出售。

減速箱技術數據

級數 1 2 3
減速比 3.9 16,26 62,83,103,111,138,150,172,186,231
最大傳連續輸功率(W) 185 90 45
最大瞬時傳輸功率(W) 230 115 60
最大連續轉矩(Nm) 2.3 5.4 9.3
最大瞬時轉矩(Nm) 2.9 6.8 11.6
最高連續輸入轉速(rpm) 5000 6000 7000
最高瞬時輸入轉速(rpm) 6250 7500 8750
最大效率(%) 96 93 90
空載平均空回(°) 0.5 0.5 0.5
最大軸向動態載荷(N) 240 240 240
最大徑向載荷(離法蘭4mm處)(N) 200 250 250
齒輪箱長度L1(mm) 32.3 45.4 52.9
重量(G) 240 320 420

推薦型號

型號 額定電壓
(V)
空載數據 負載數據 總長
(mm)
齒輪箱額定容許力矩
(NM)
齒輪箱瞬間容許力矩
(NM)
減速比 減速箱長L1
(mm)
空載轉速
(rpm)
空載電流
(mA max)
負載轉速
(rpm)
負載電流
(mA Max)
轉矩
(NM)
ZWSMD038038-3.9 24 2085 600 1836 4000 0.50 103.3 2.3 2.9 3.9 32.3
ZWSMD038038-16 24 508 600 448 4500 1.80 116.4 5.4 6.8 16 45.4
ZWSMD038038-26 24 313 600 275 4500 3.00 116.4 5.4 6.8 26 45.4
ZWSMD038038-62 24 131 700 115 5000 6.90 123.9 9.3 11.6 62 52.9
ZWSMD038038-83 24 98 700 86 5000 9.20 123.9 9.3 11.6 83 52.9
ZWSMD038038-103 24 79 700 70 5000 11.40 123.9 9.3 11.6 103 52.9
ZWSMD038038-111 24 73 700 65 5000 12.30 123.9 9.3 11.6 111 52.9
ZWSMD038038-138 24 59 700 52 5000 15.30 123.9 9.3 11.6 138 52.9
ZWSMD038038-150 24 54 700 48 5000 16.70 123.9 9.3 11.6 150 52.9
ZWSMD038038-172 24 47 700 42 5000 19.10 123.9 9.3 11.6 172 52.9
ZWSMD038038-186 24 44 700 38 5000 20.70 123.9 9.3 11.6 186 52.9
ZWSMD038038-231 24 35 700 31 5000 25.70 123.9 9.3 11.6 231 52.9
*注:以上具體參數可根據客戶要求定制。

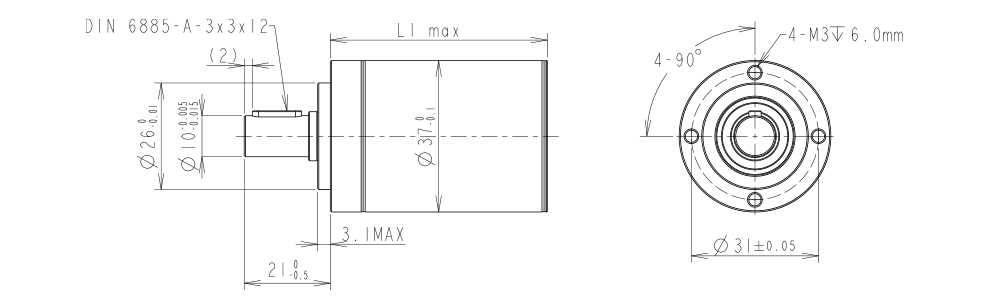

設計圖紙

熱門產品查看更多

  •  ZWSMD006006

      最大傳輸功率0.63W

      最大連續轉矩0.03Nm

      最高連續輸入轉速40000rpm

    查看詳情
  •  ZWSMD008008

      最大傳輸功率0.84W

      最大連續轉矩0.1Nm

      最高連續輸入轉速12000rpm

    查看詳情
  •  ZWSMD010010

      最大傳輸功率1.6W

      最大連續轉矩0.15Nm

      最高連續輸入轉速12000rpm

    查看詳情

資料下載

Φ38mm 行星減速箱(SMD系列)規格書

兆威 — 微型驅動系統制造商

專注于研發、生產精密驅動系統,為客戶提供智能驅動方案設計,零件的生產與組裝的定制化服務

立即咨詢  >




服務熱線:400-066-2287
